邯郸 · 石墨电极制造

UHP·HP·RP 石墨电极与碳素制品，稳定供应

面向电弧炉炼钢、矿热炉及工业冶炼场景，提供 UHP、HP、RP 石墨电极和配套碳素产品，规格齐全、交期可控。

UHP 电极 HP 电极 RP 电极增碳剂

查看产品规格了解生产能力立即询盘

规格齐全

UHP / HP / RP 与配套接头

质量可控

原料检验到成品出厂全流程

服务冶炼

电弧炉 / 矿热炉 / 工业冶炼

快速响应

询盘后尽快联系对接

成型压制

稳定控制原料配比、压力与密实度，保证生坯一致性。

焙烧石墨化

覆盖关键热处理流程，保障电极电阻率与机械性能。

精密机加工

按客户规格完成端面、螺纹与尺寸加工，出厂检验。

公司简介

About Us

企业概述

邯郸恒耀新材料有限公司是一家专业从事石墨电极及炭素制品研发、生产、销售的企业。公司位于河北省邯郸市临漳县，地理位置优越，交通便利。

生产能力

公司拥有先进的生产设备和完善的检测手段，年产能达到数万吨。主要产品包括超高功率（UHP）、高功率（HP）和普通功率（RP）石墨电极，广泛应用于电弧炉炼钢、矿热炉等领域。

质量保障

公司通过ISO9001质量管理体系认证，产品严格执行国家标准和行业标准。从原料进厂到成品出厂，每一道工序都经过严格检验，确保产品质量稳定可靠。

市场布局

产品远销东南亚、中东、欧洲、美洲等多个国家和地区，深受国内外客户好评。公司秉承「质量第一、信誉至上」的经营理念，为客户提供优质的产品和服务。

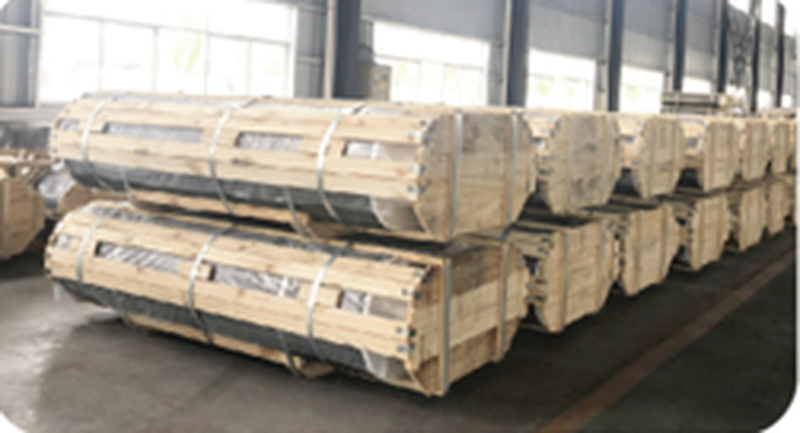

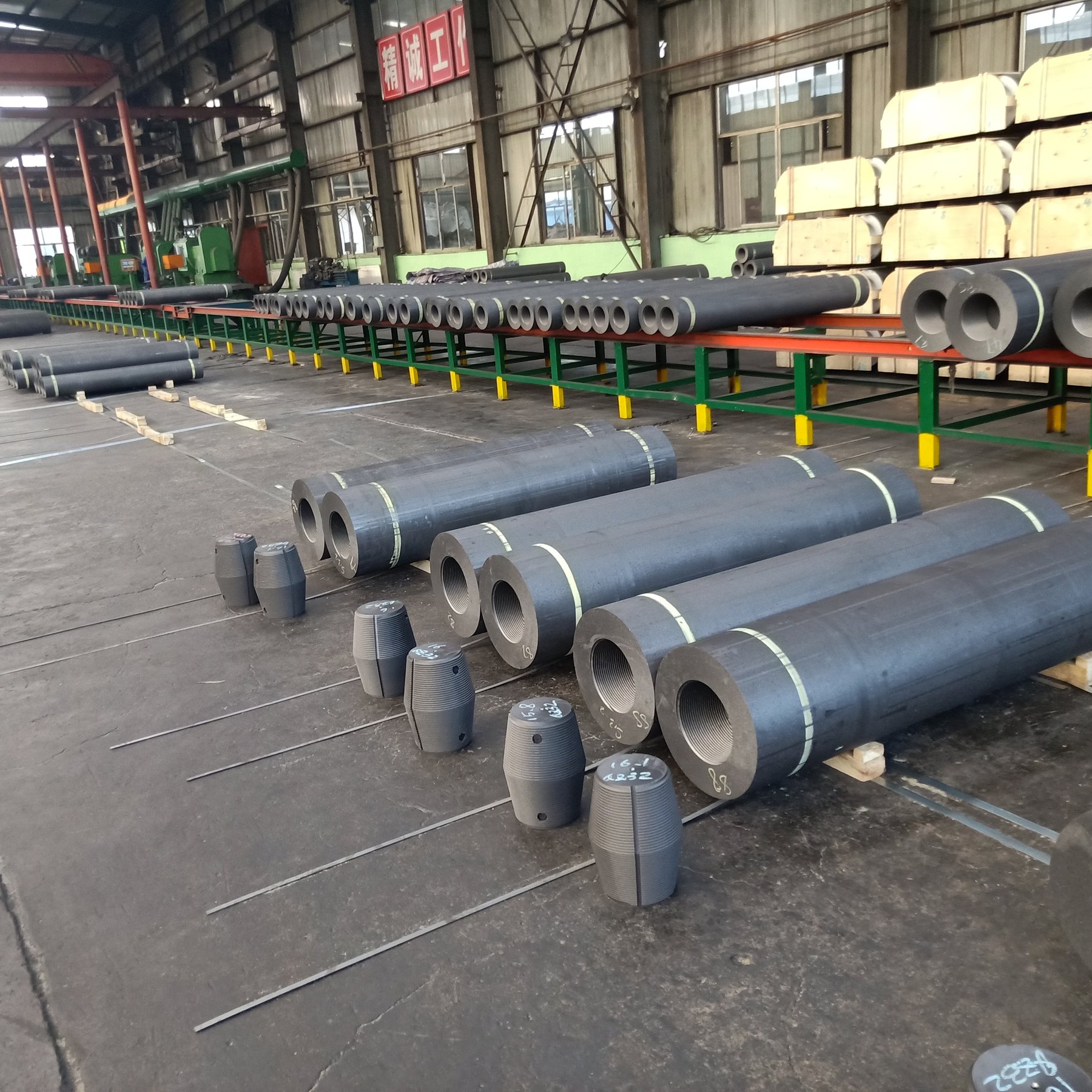

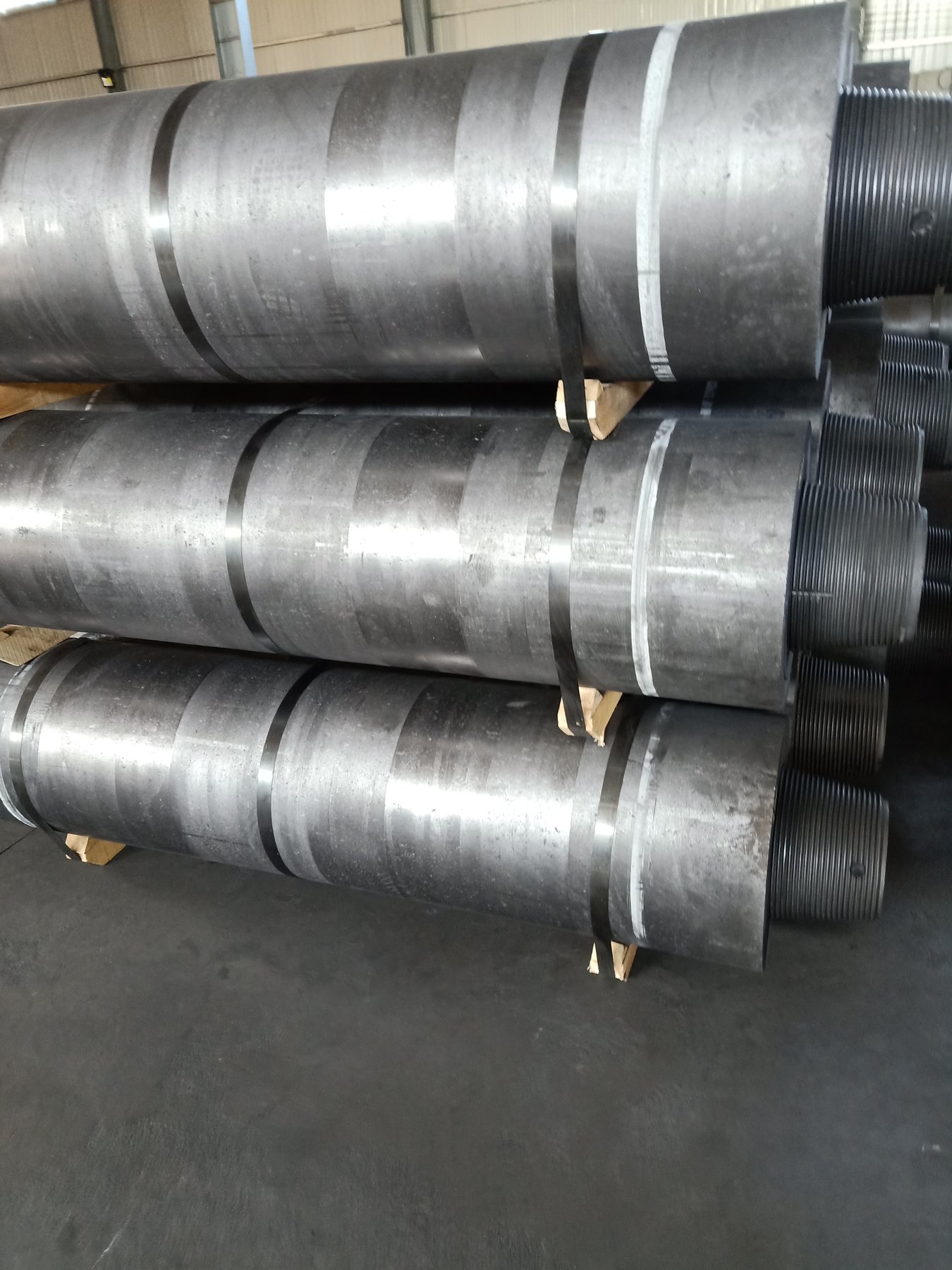

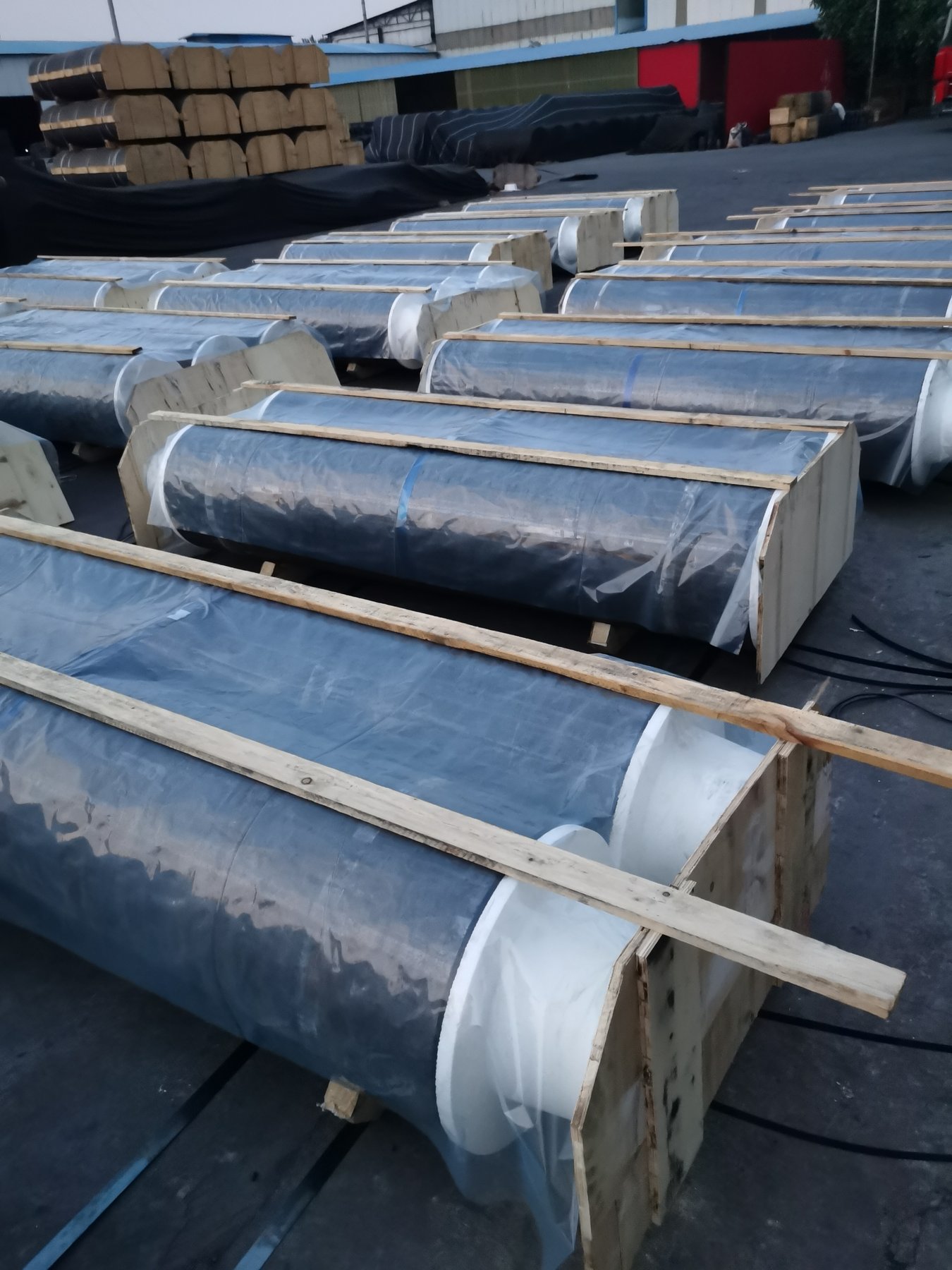

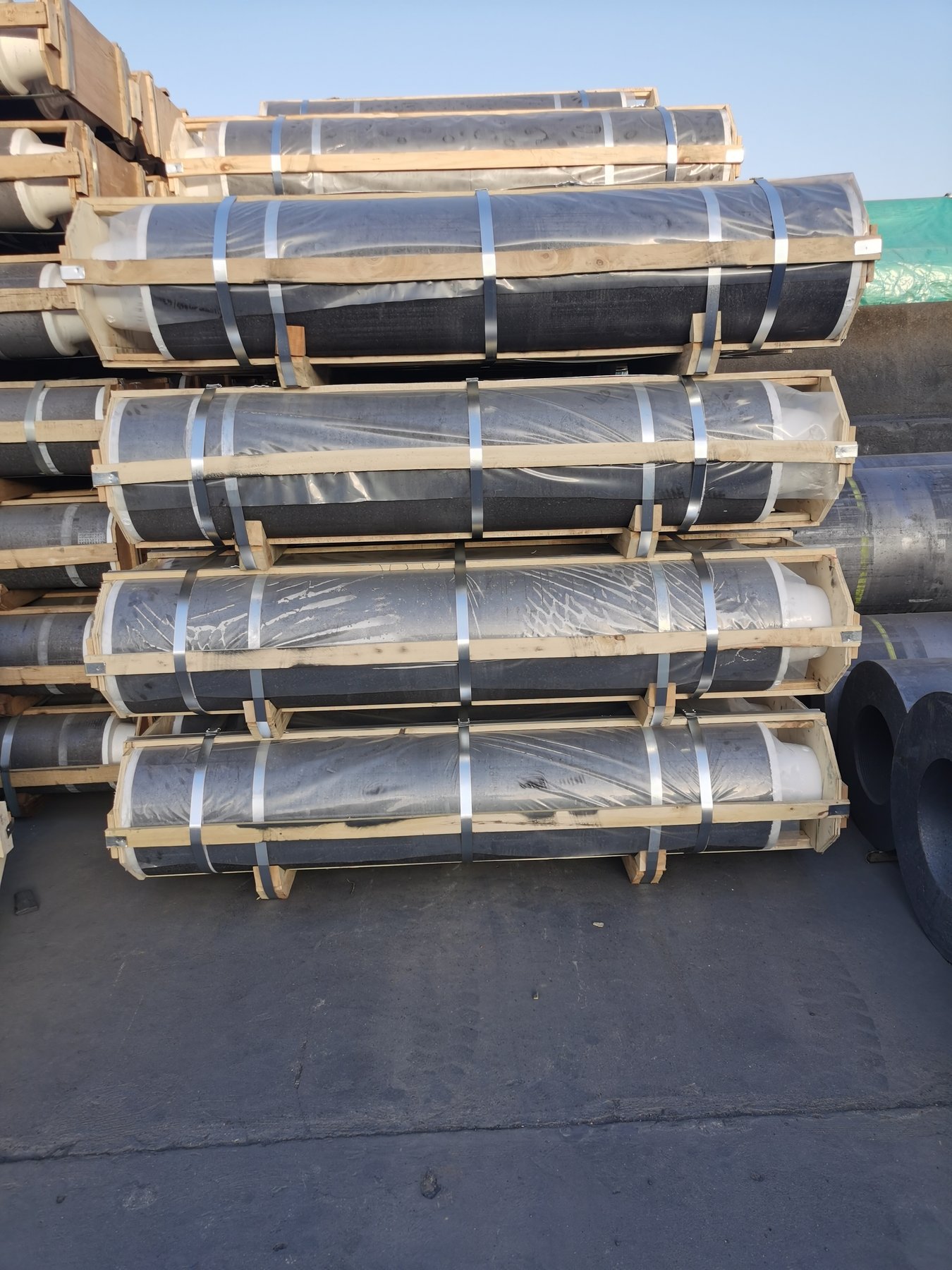

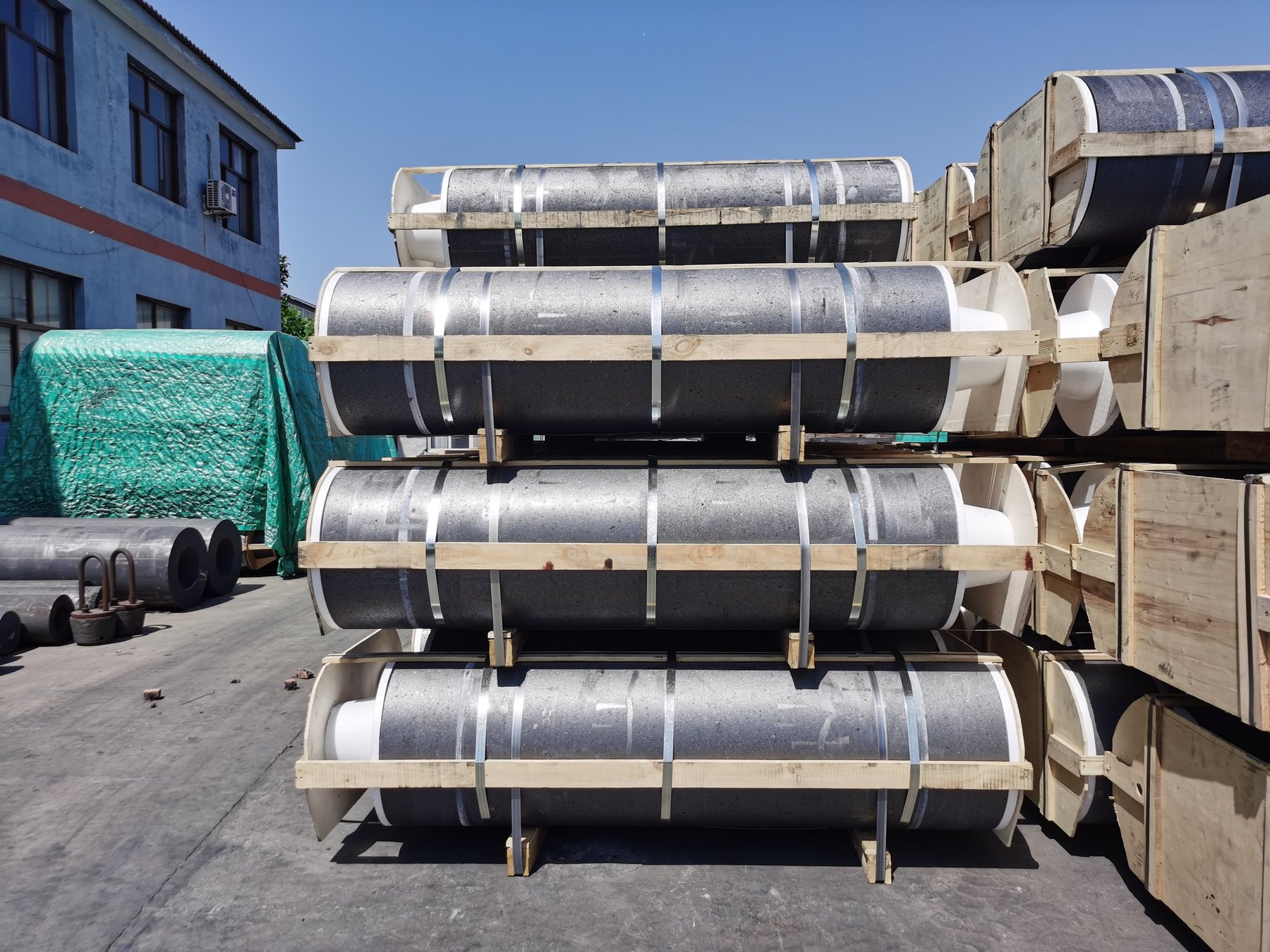

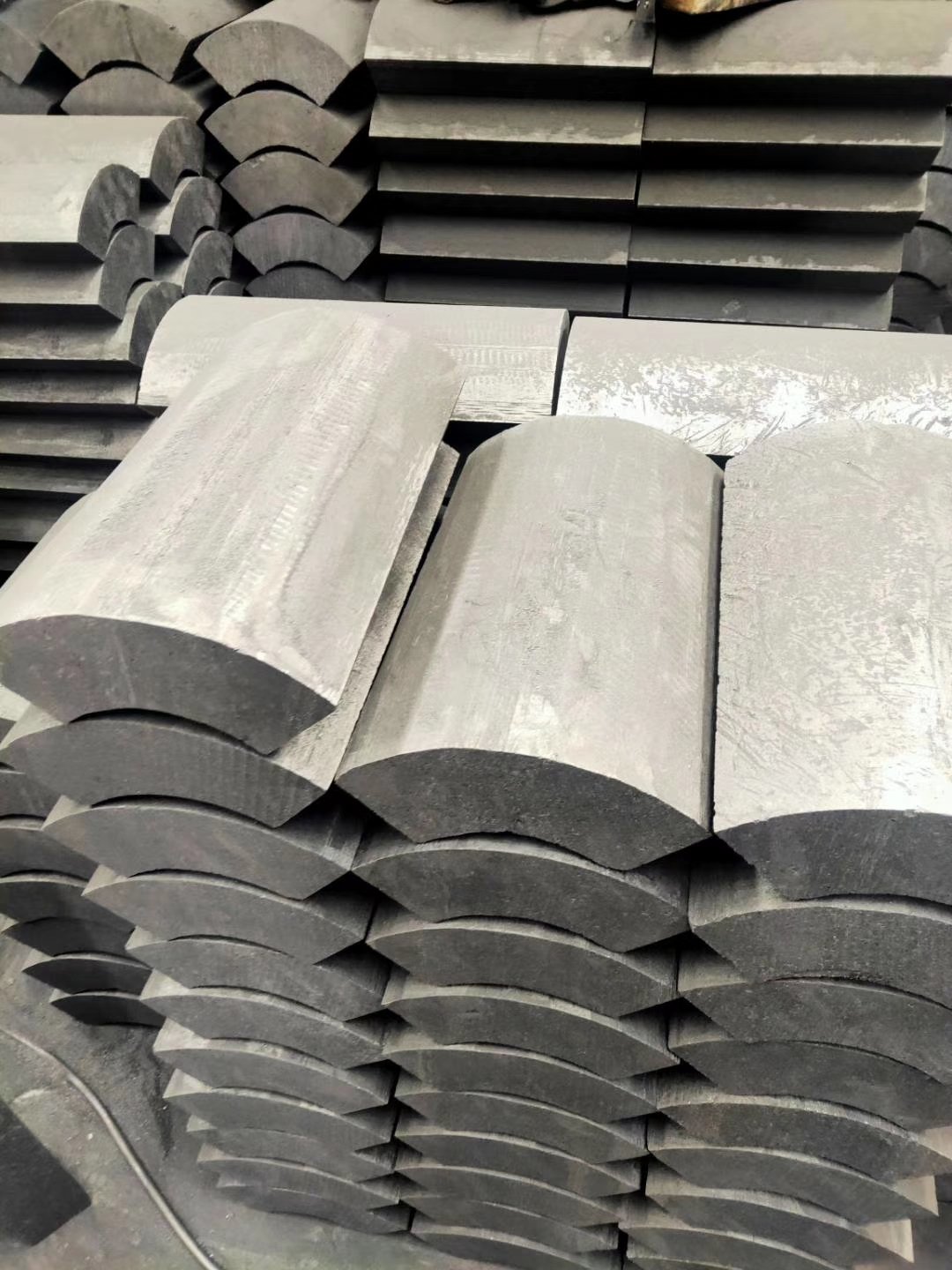

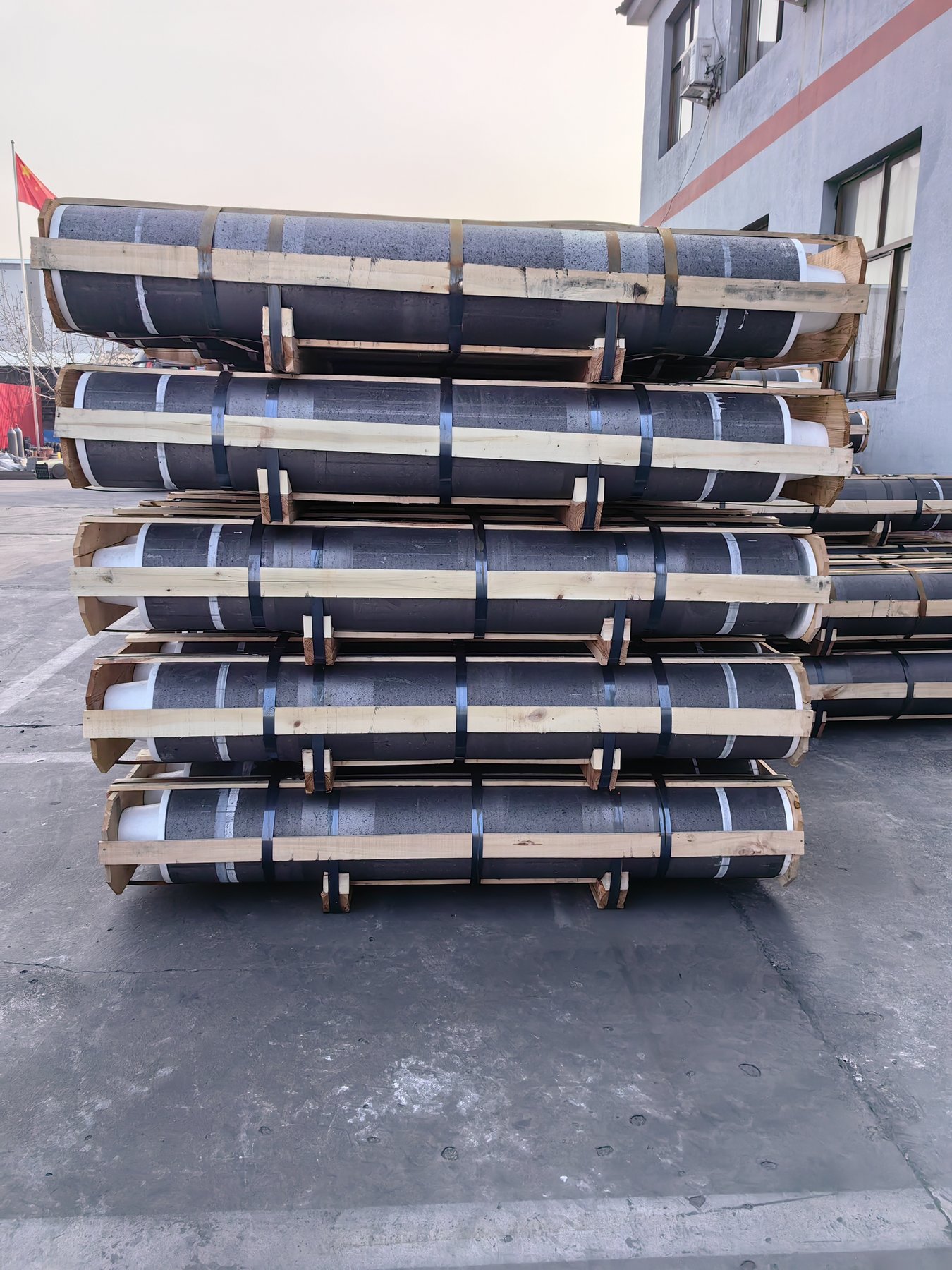

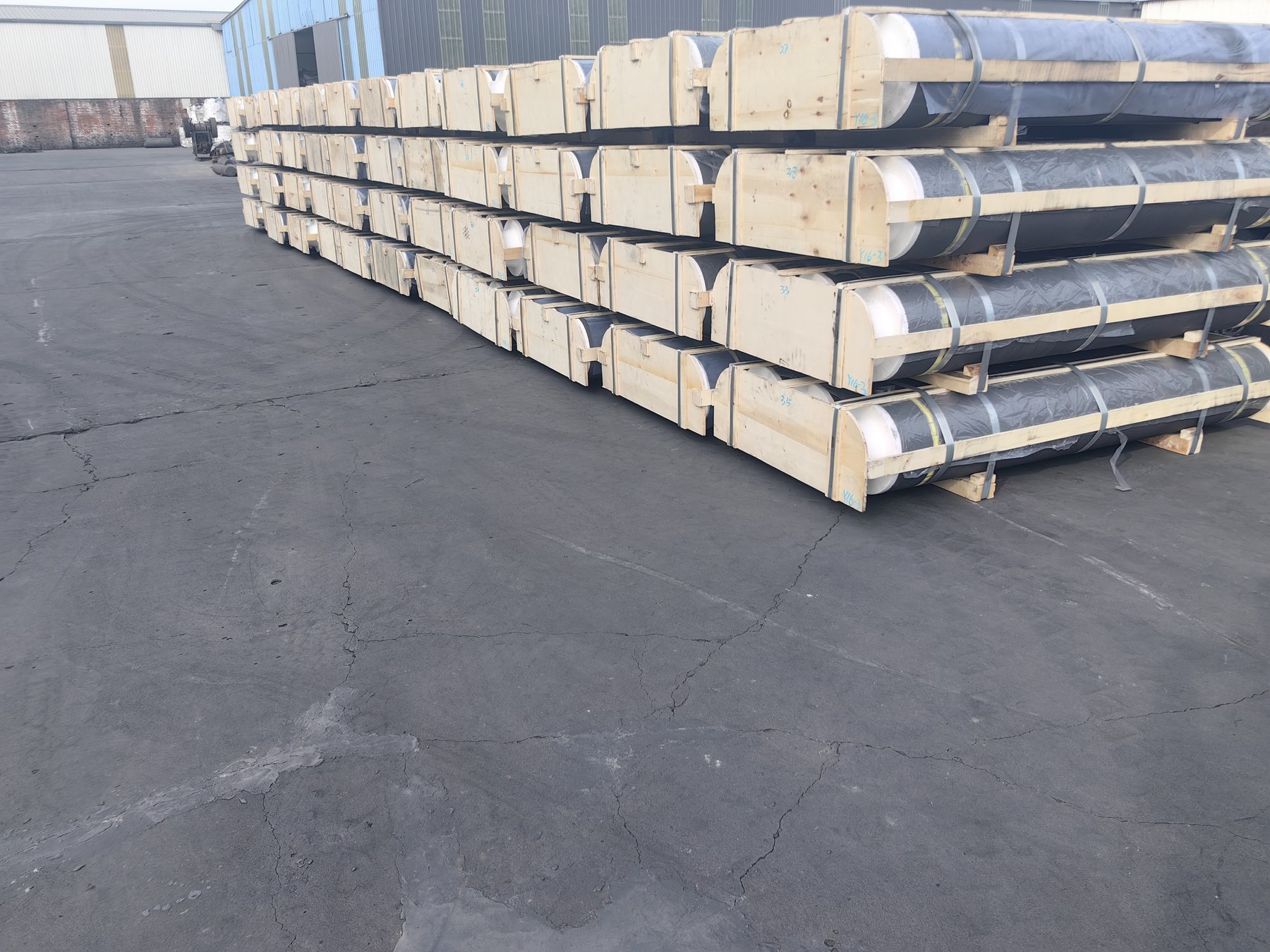

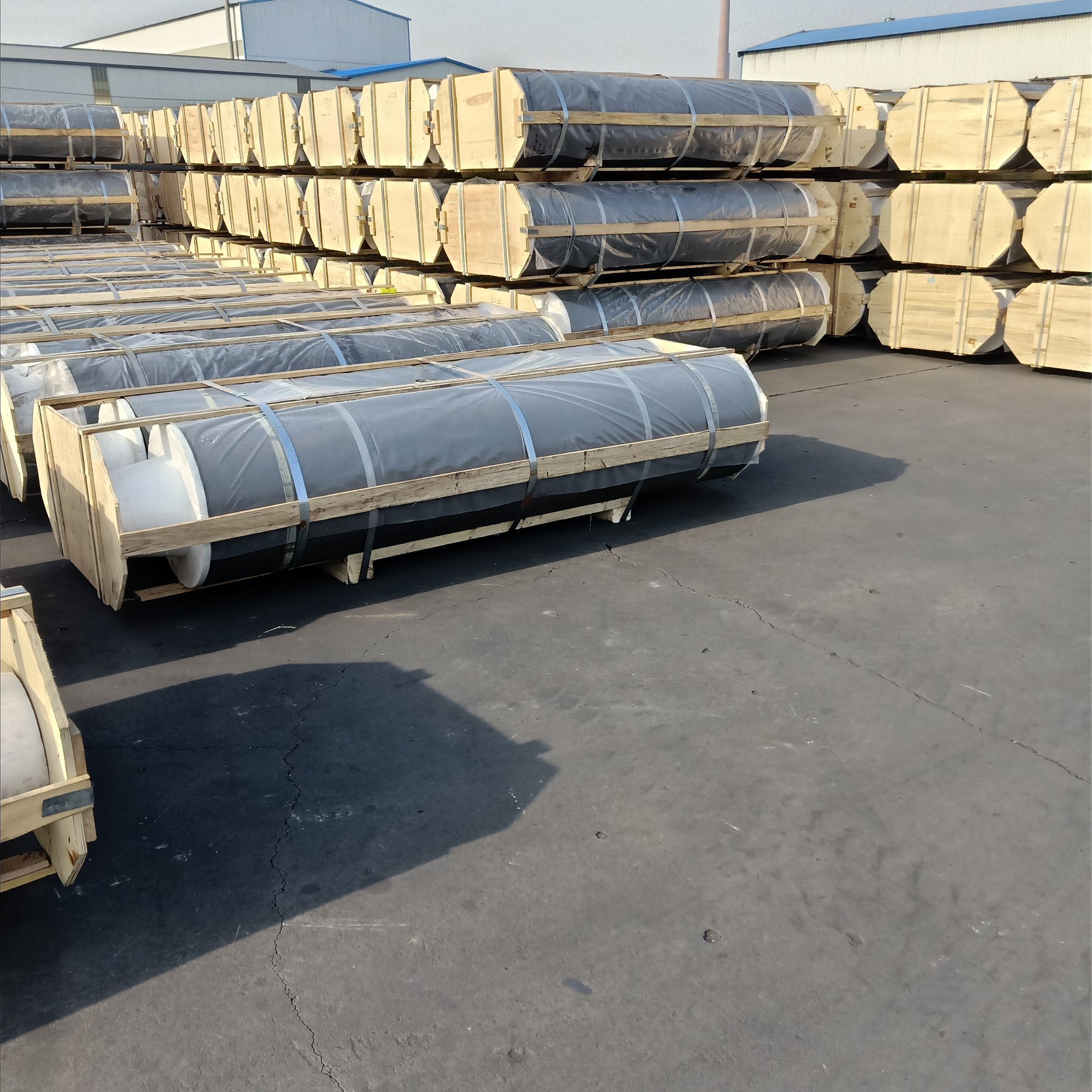

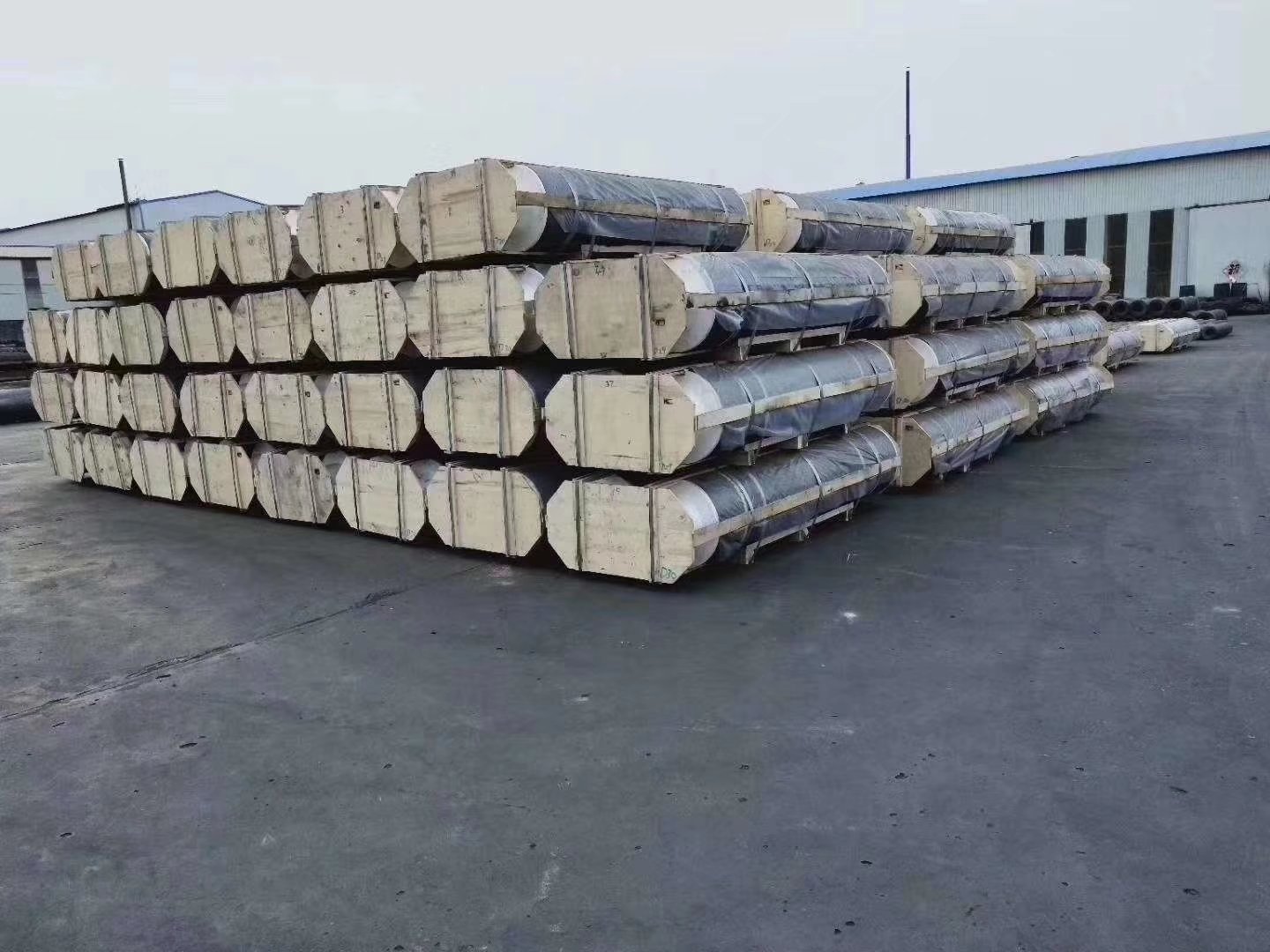

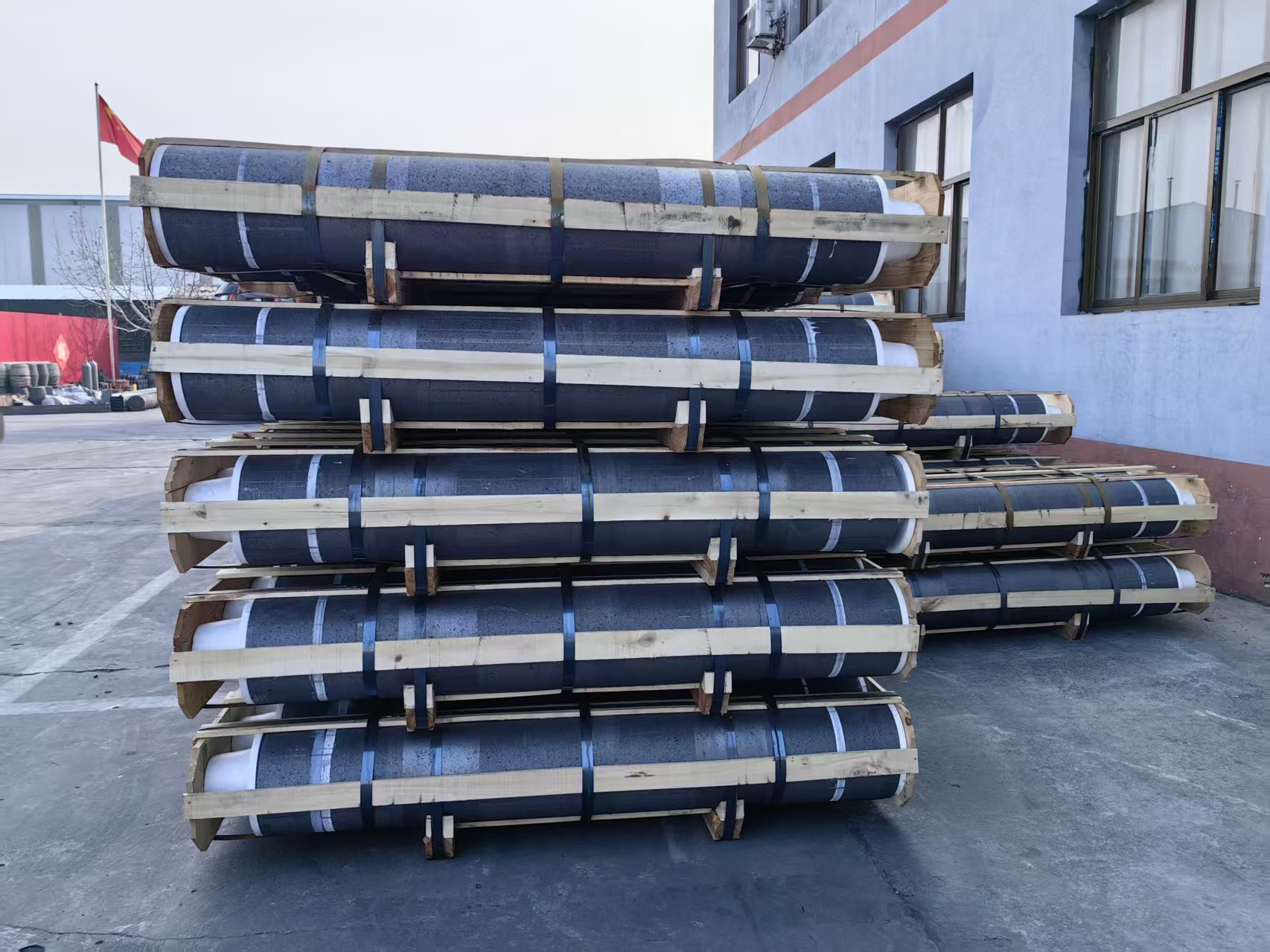

成品实拍

石墨电极成品仓储与车间实景，真实呈现交付能力

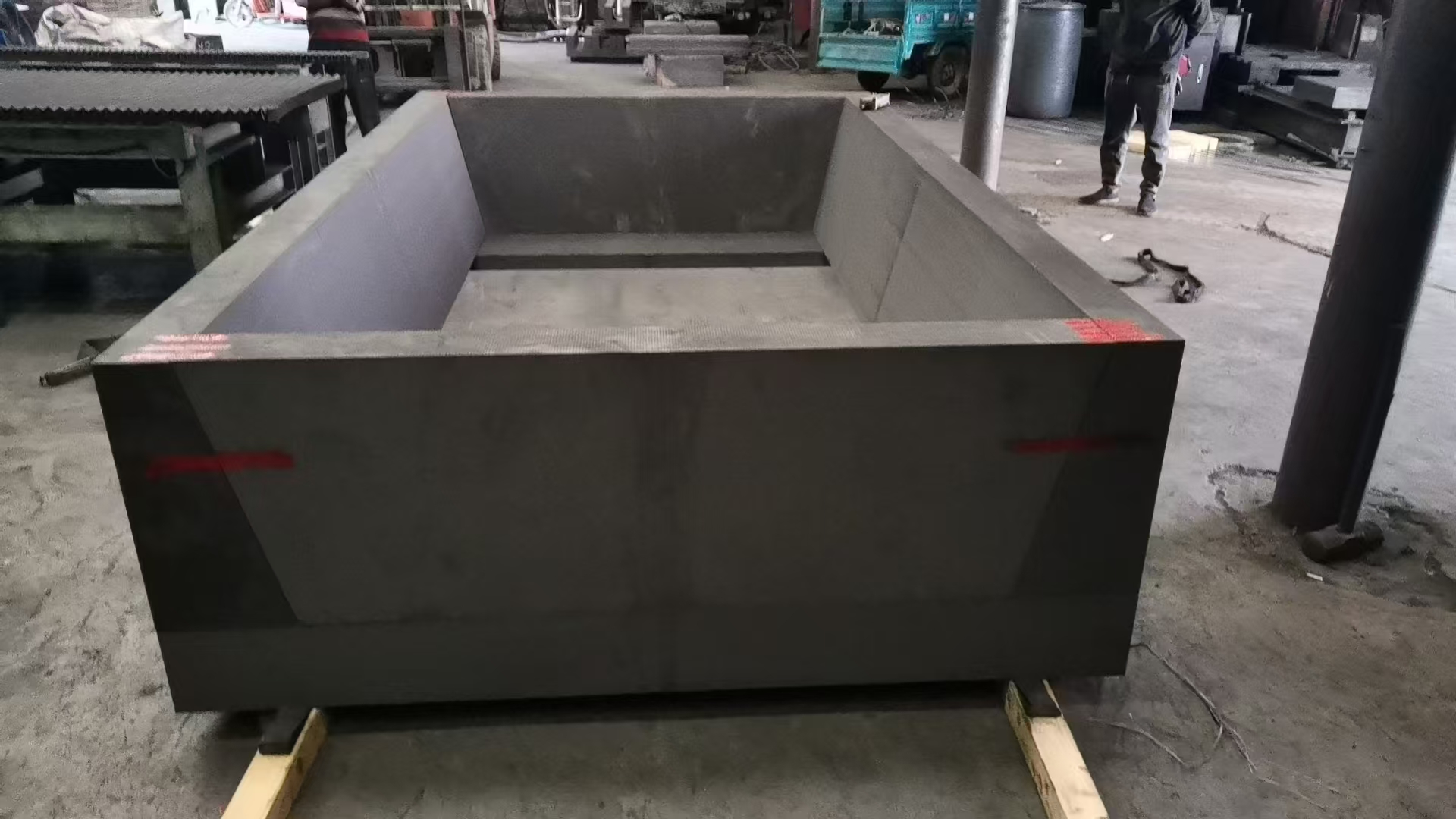

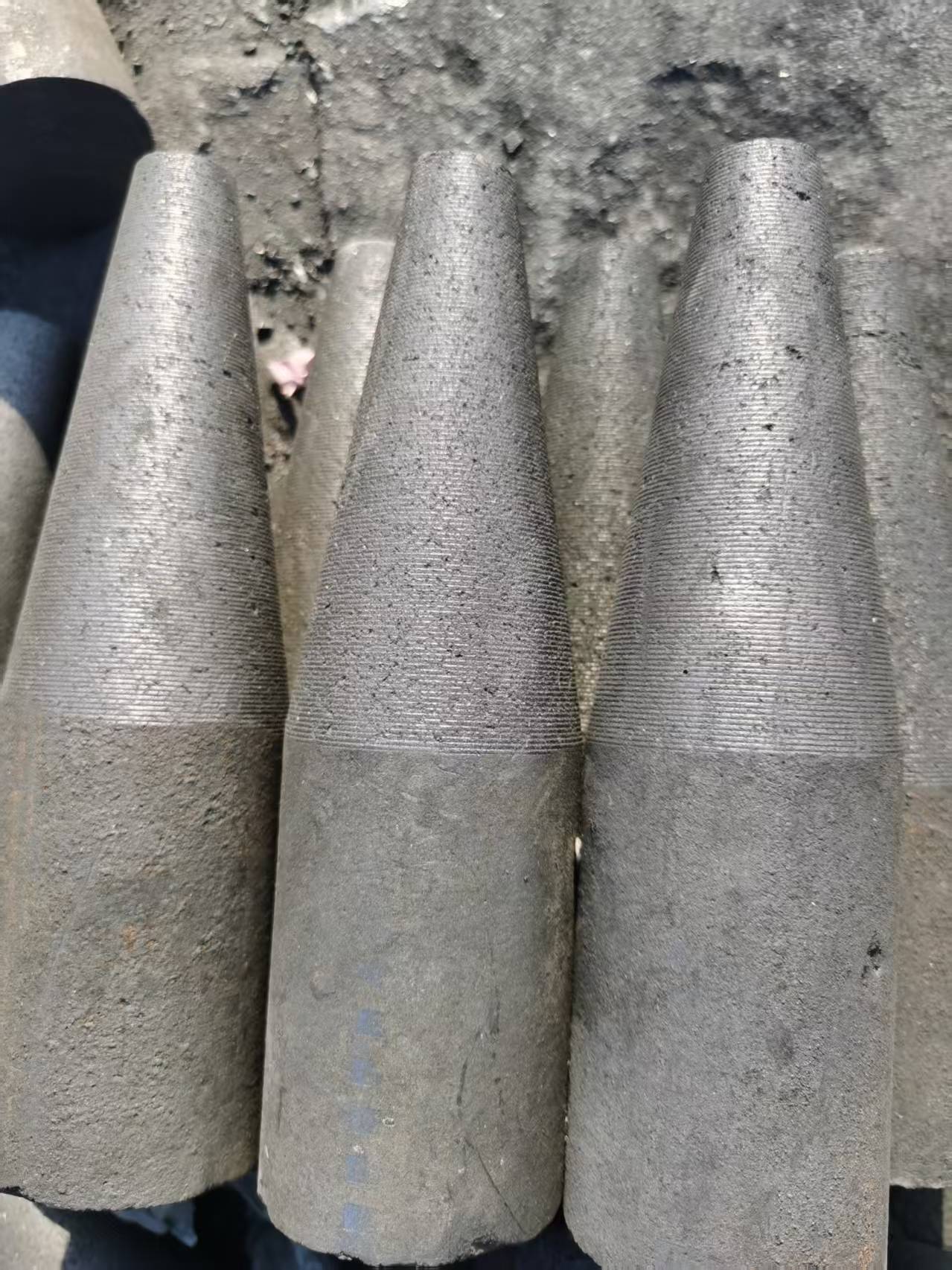

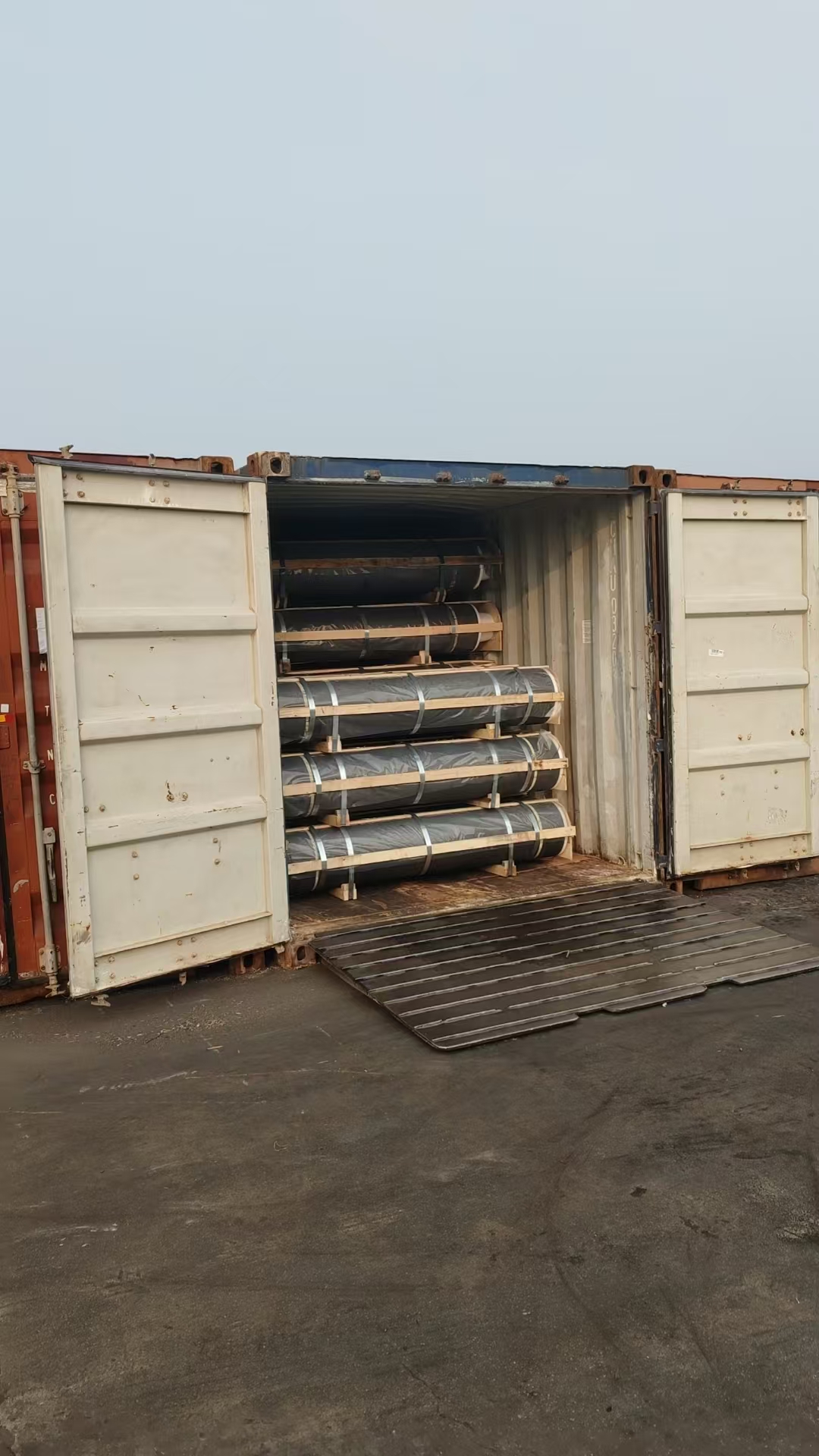

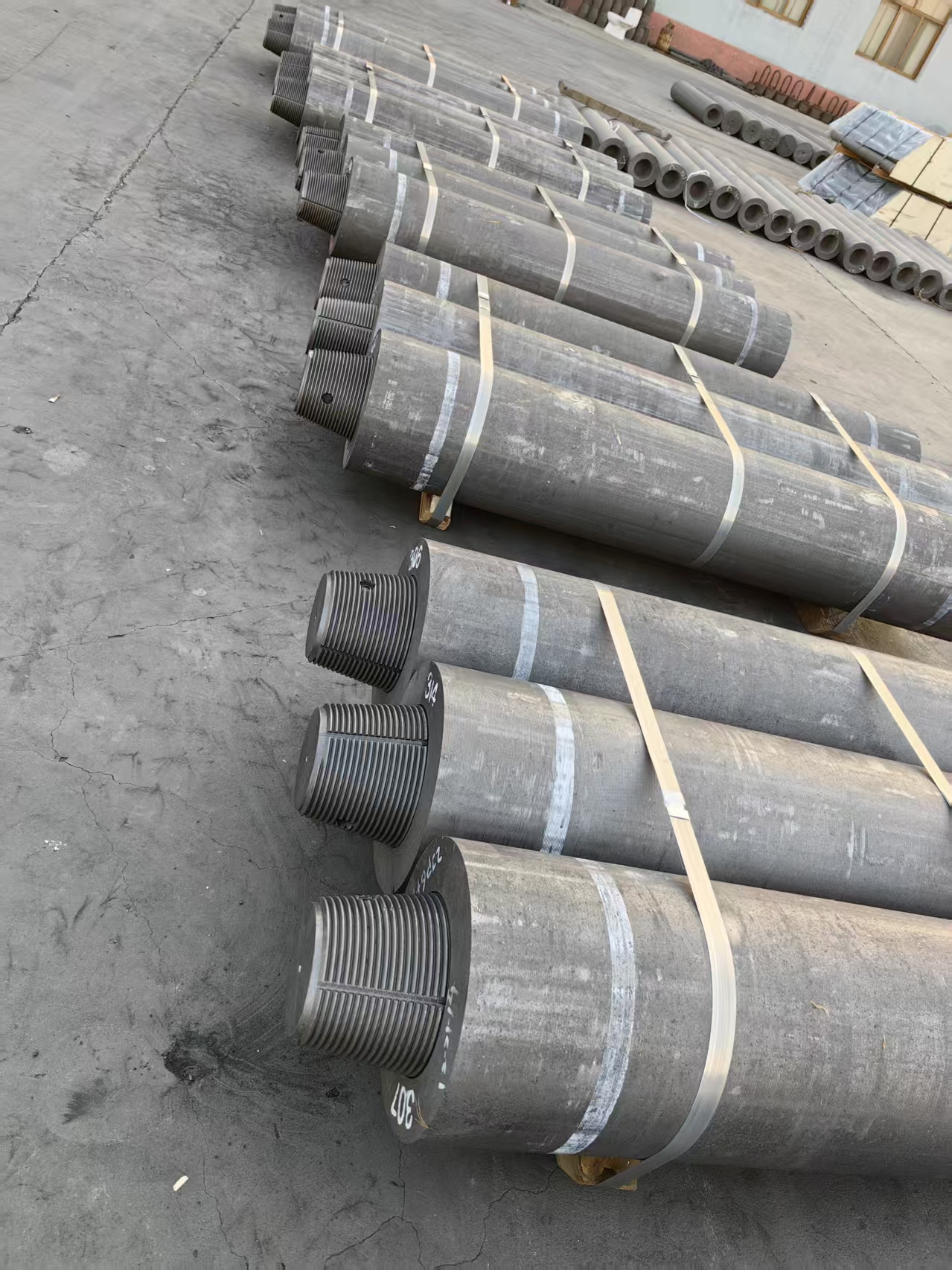

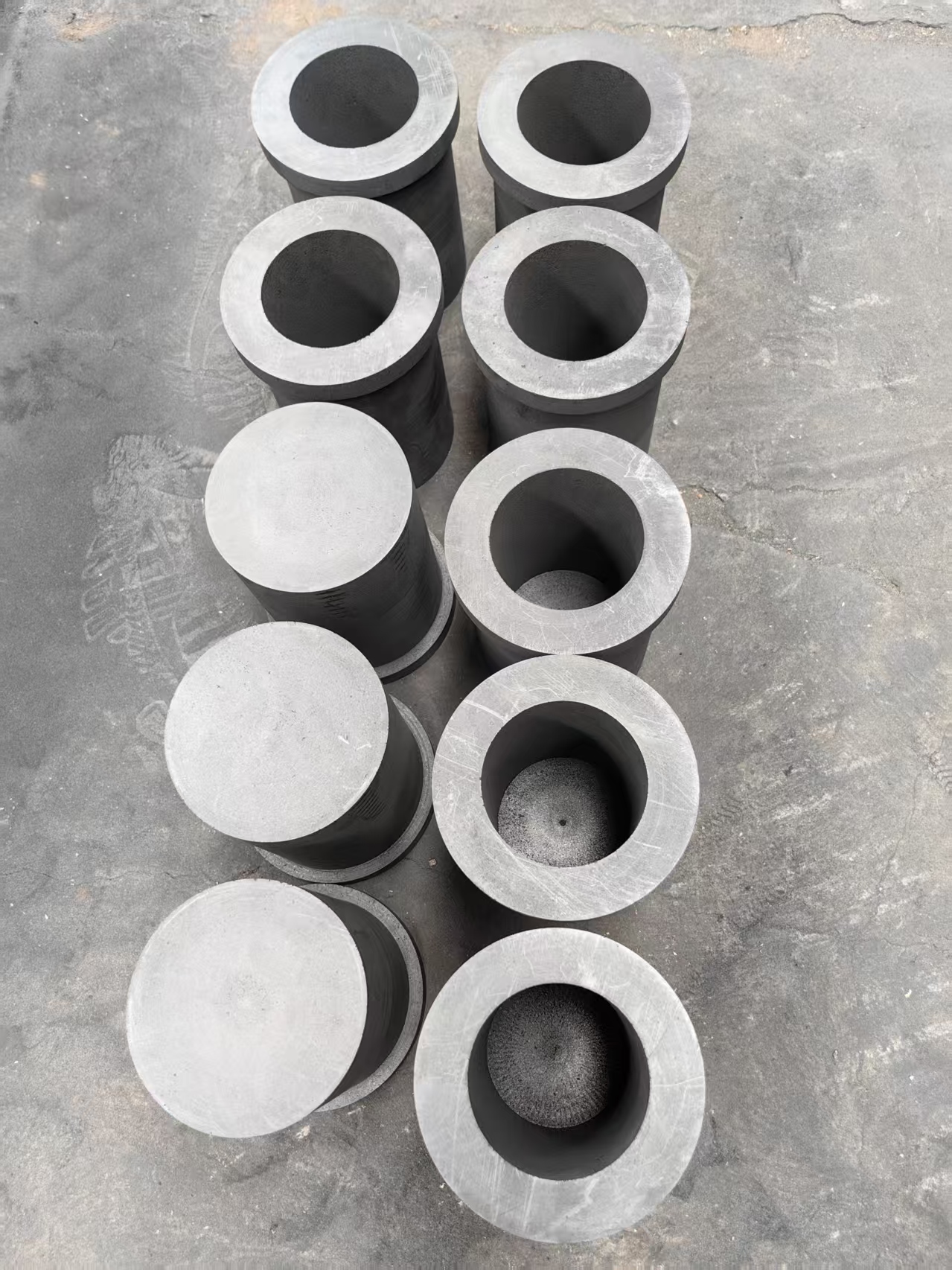

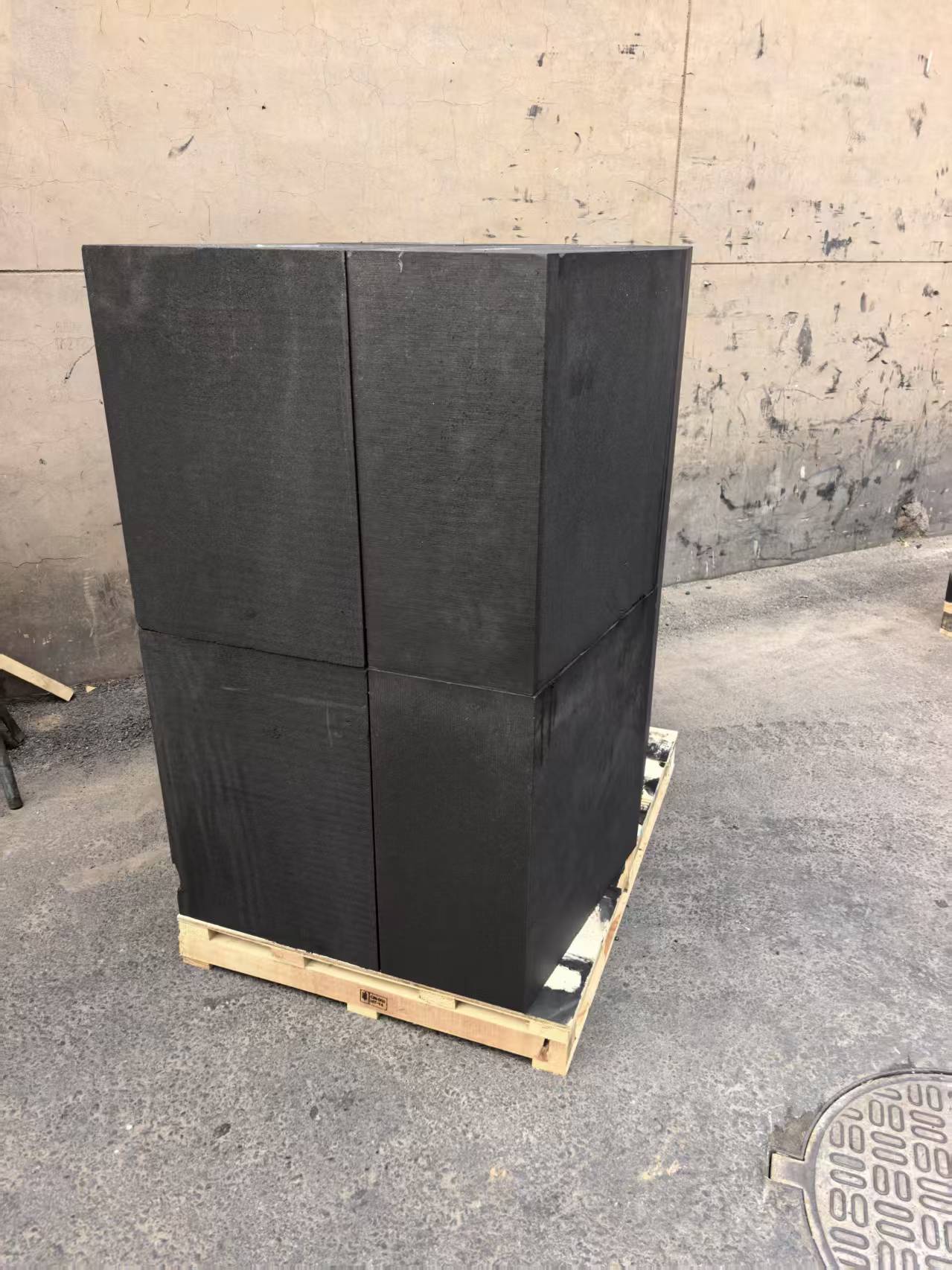

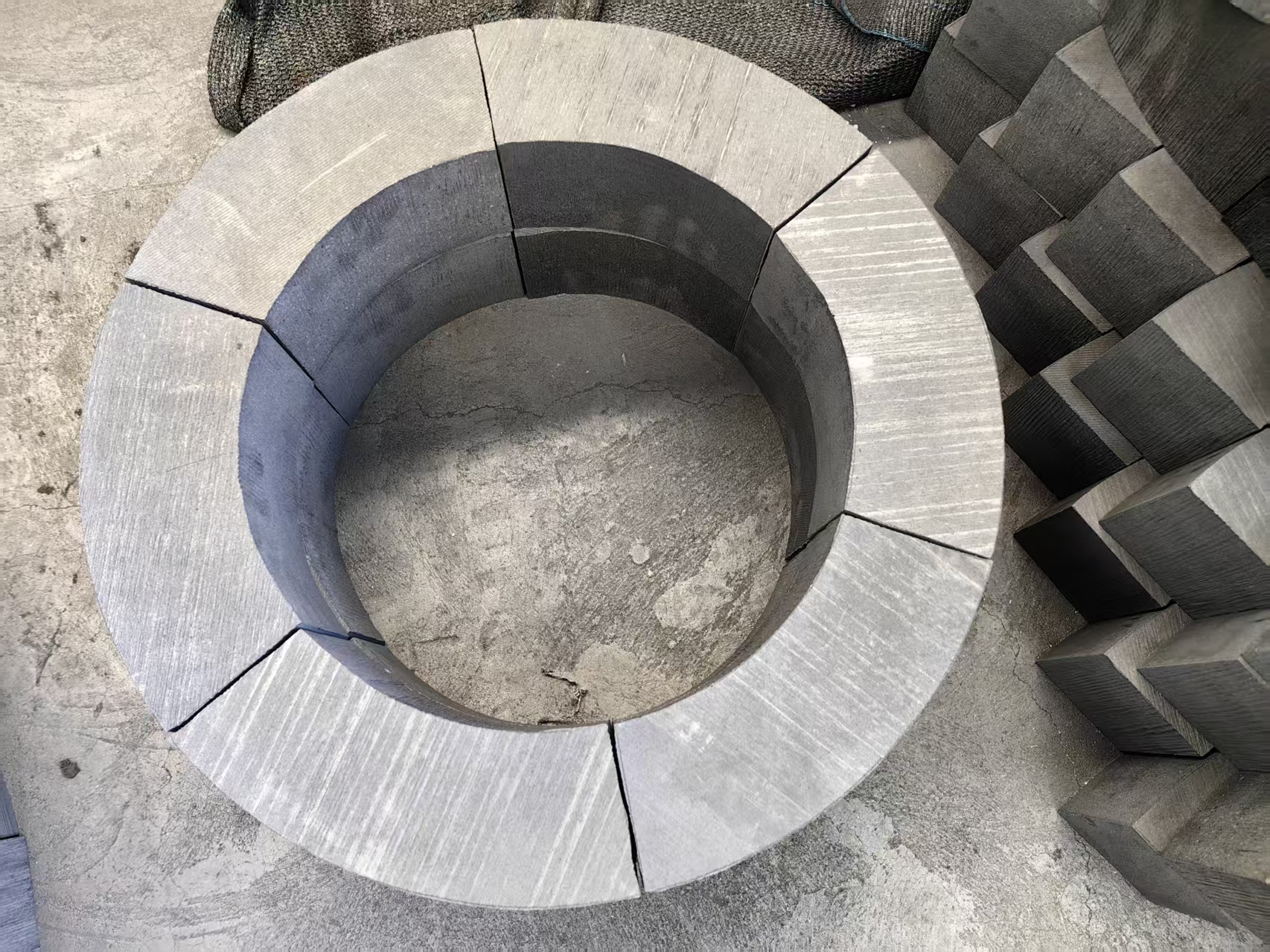

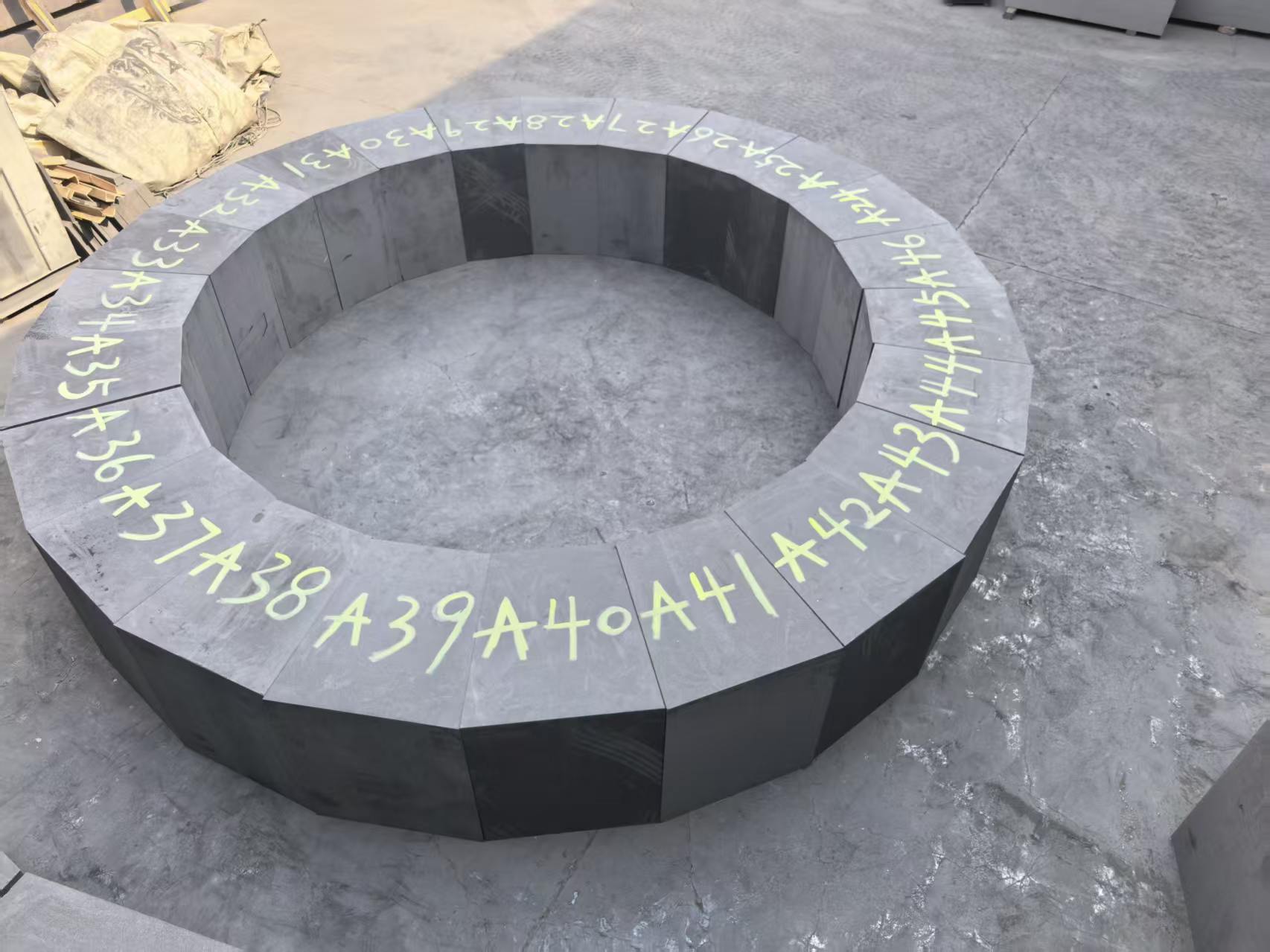

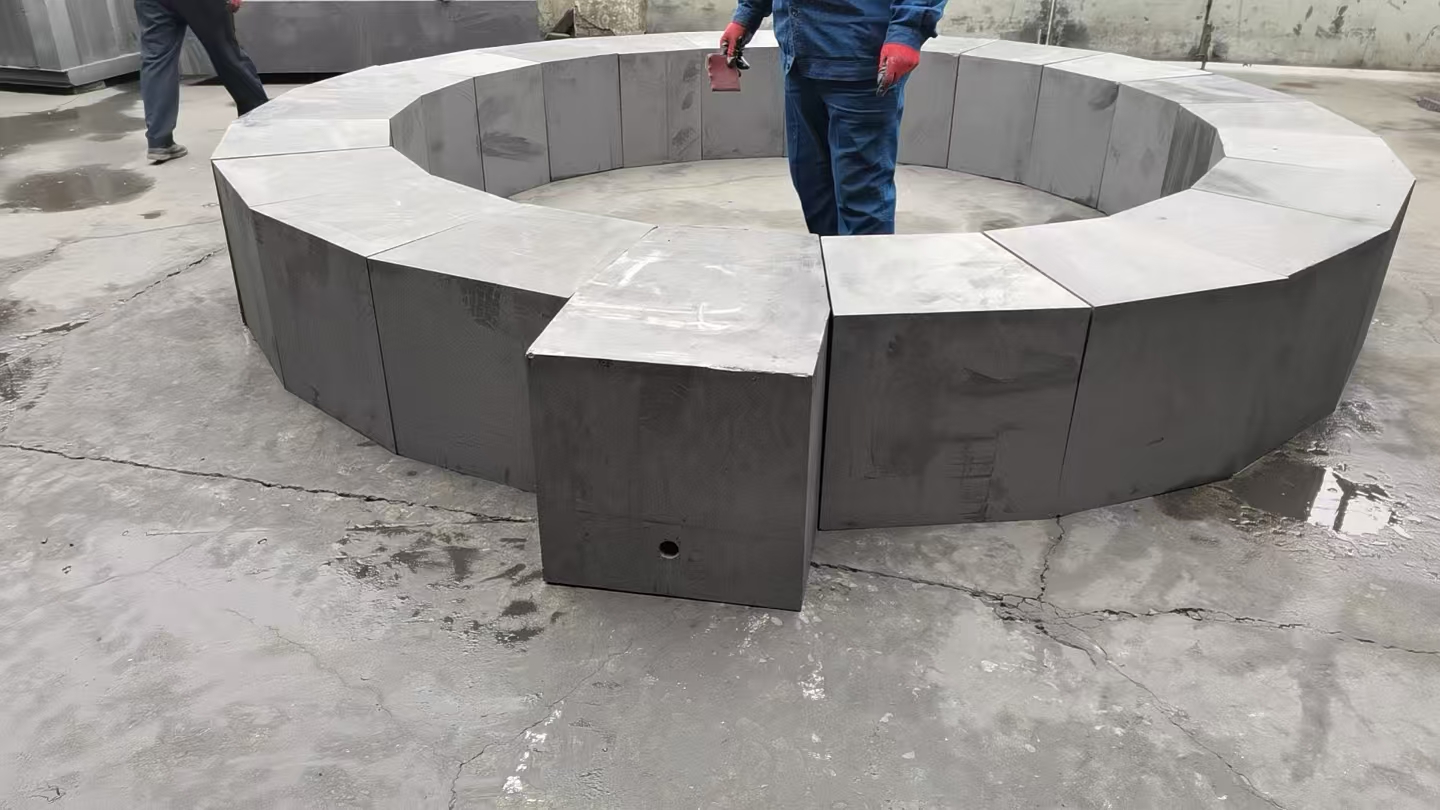

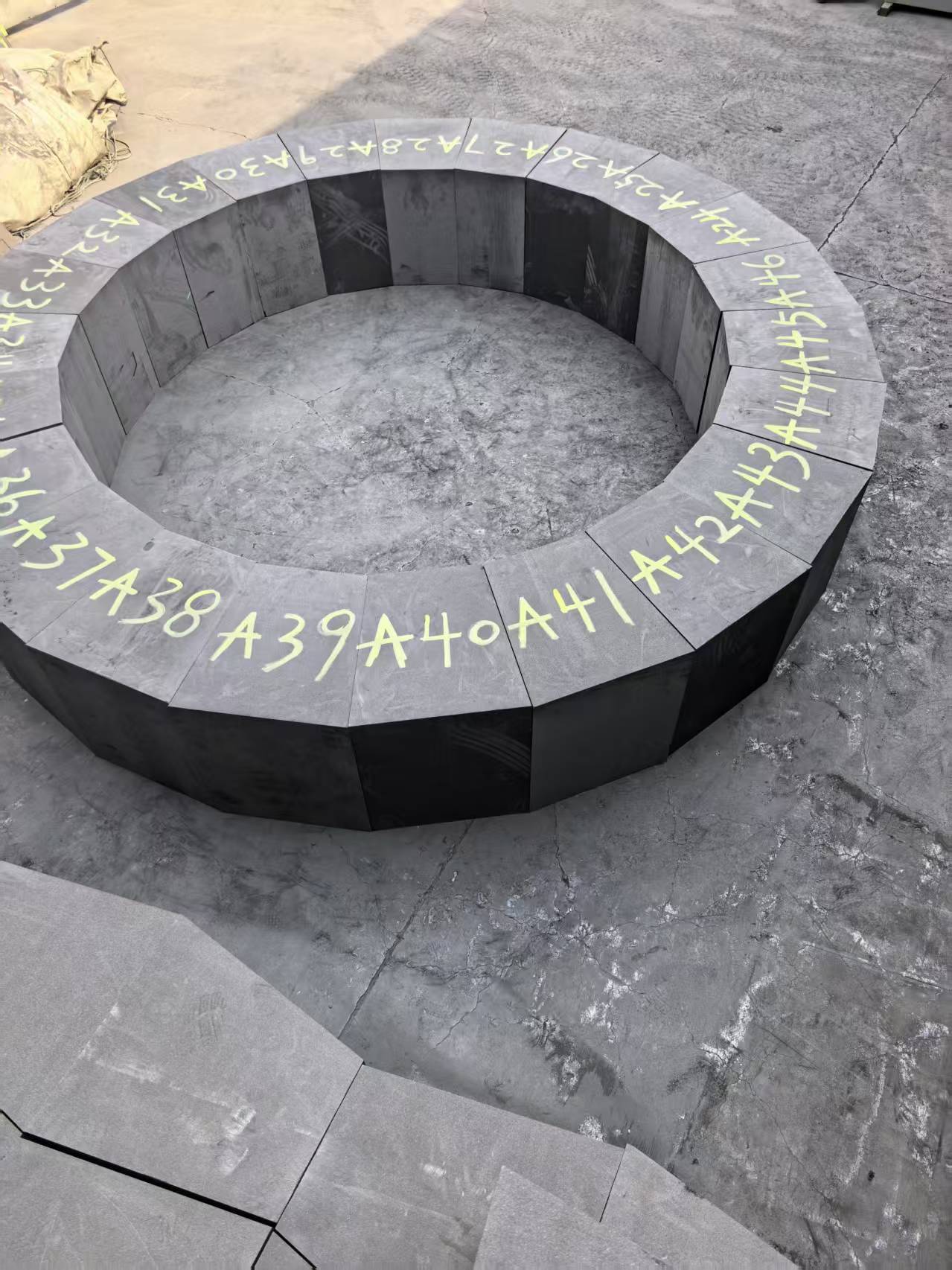

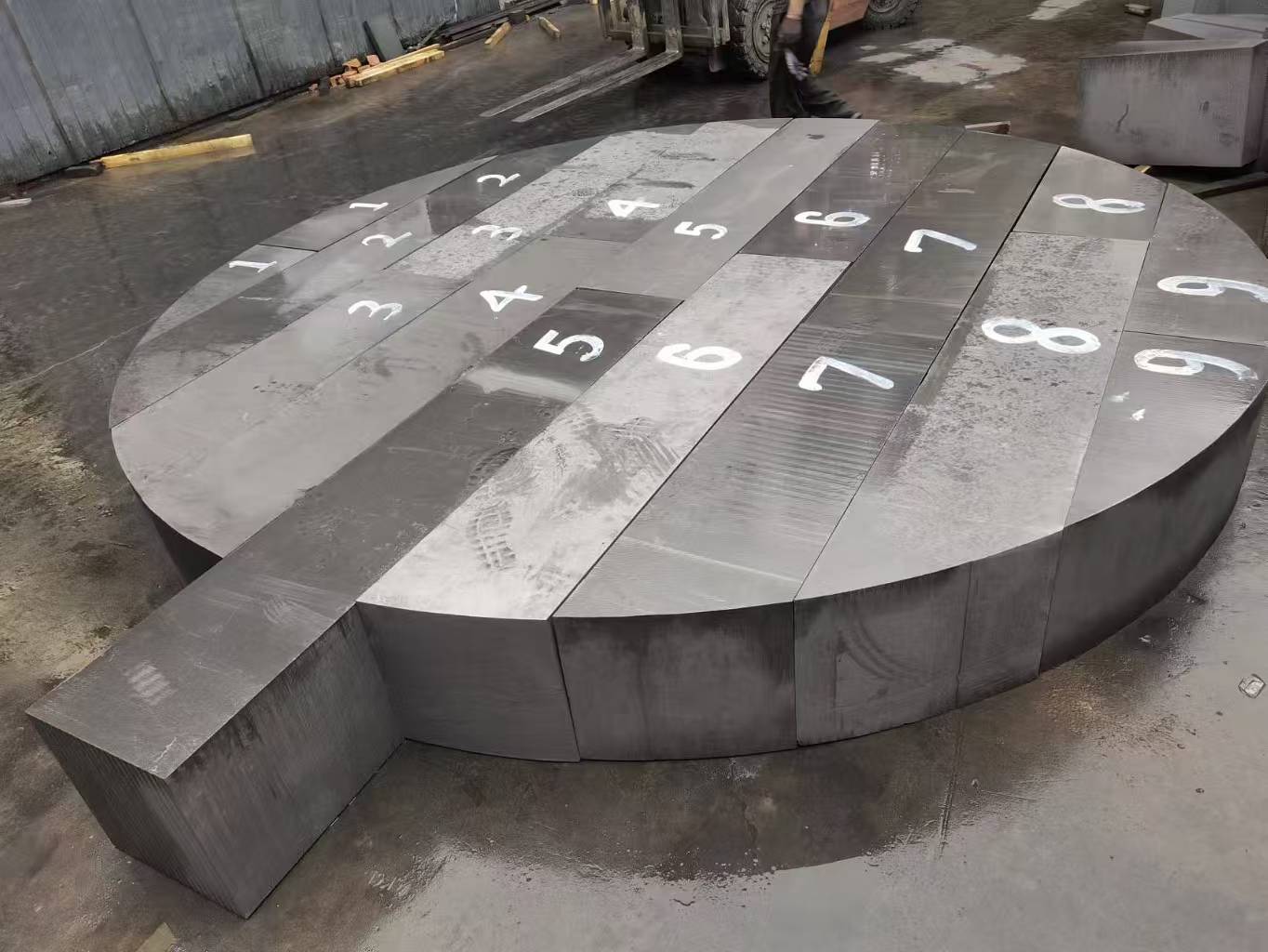

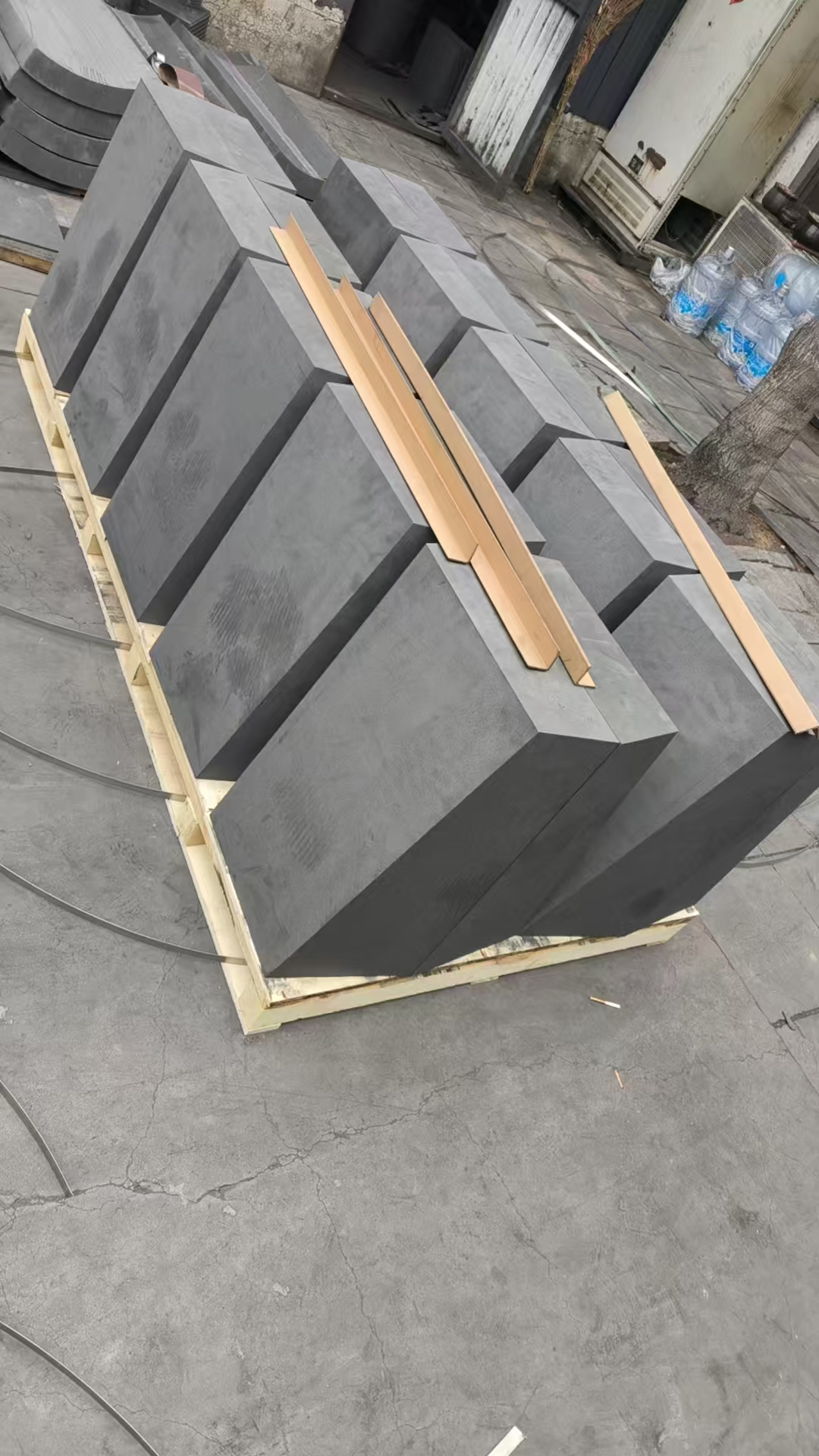

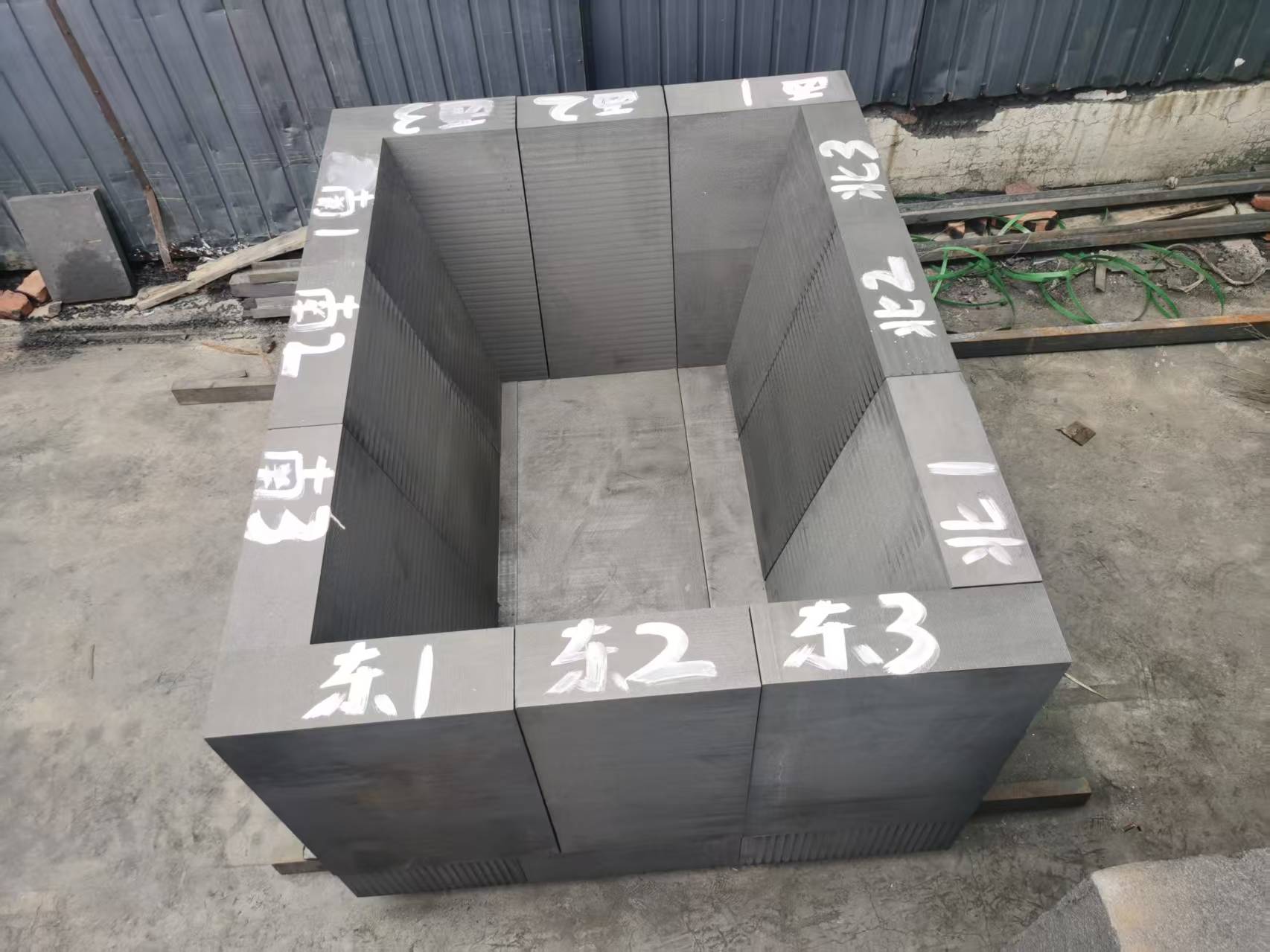

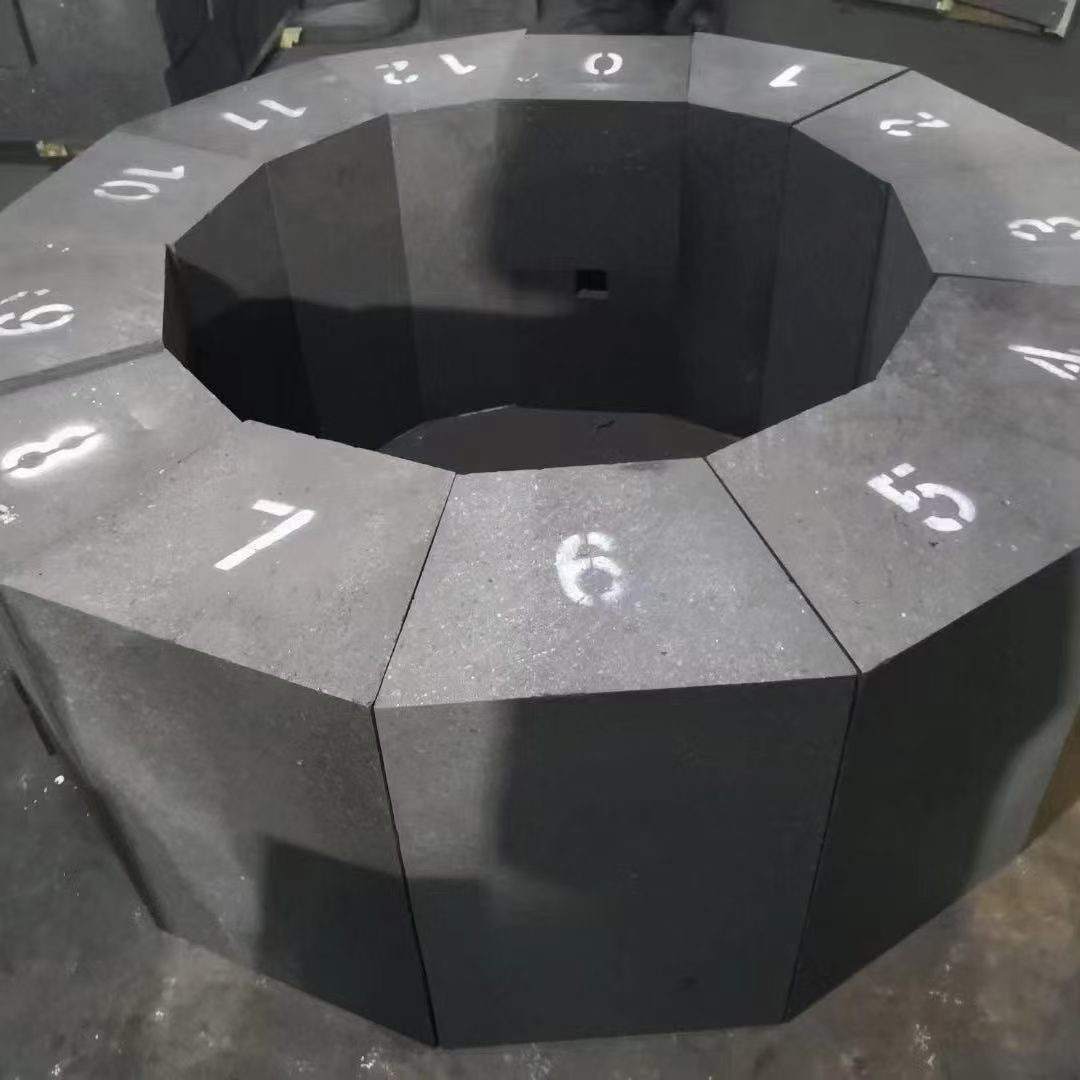

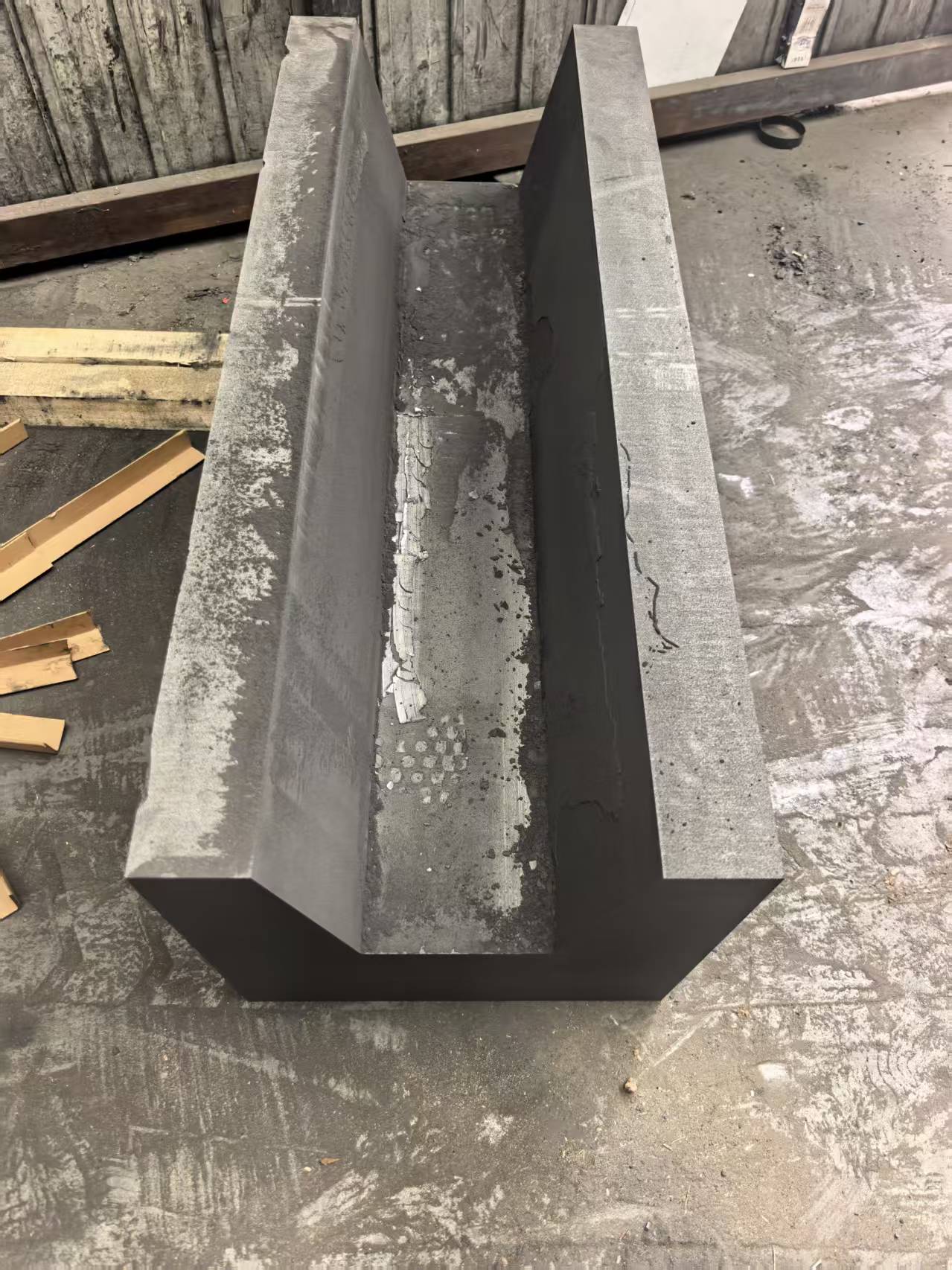

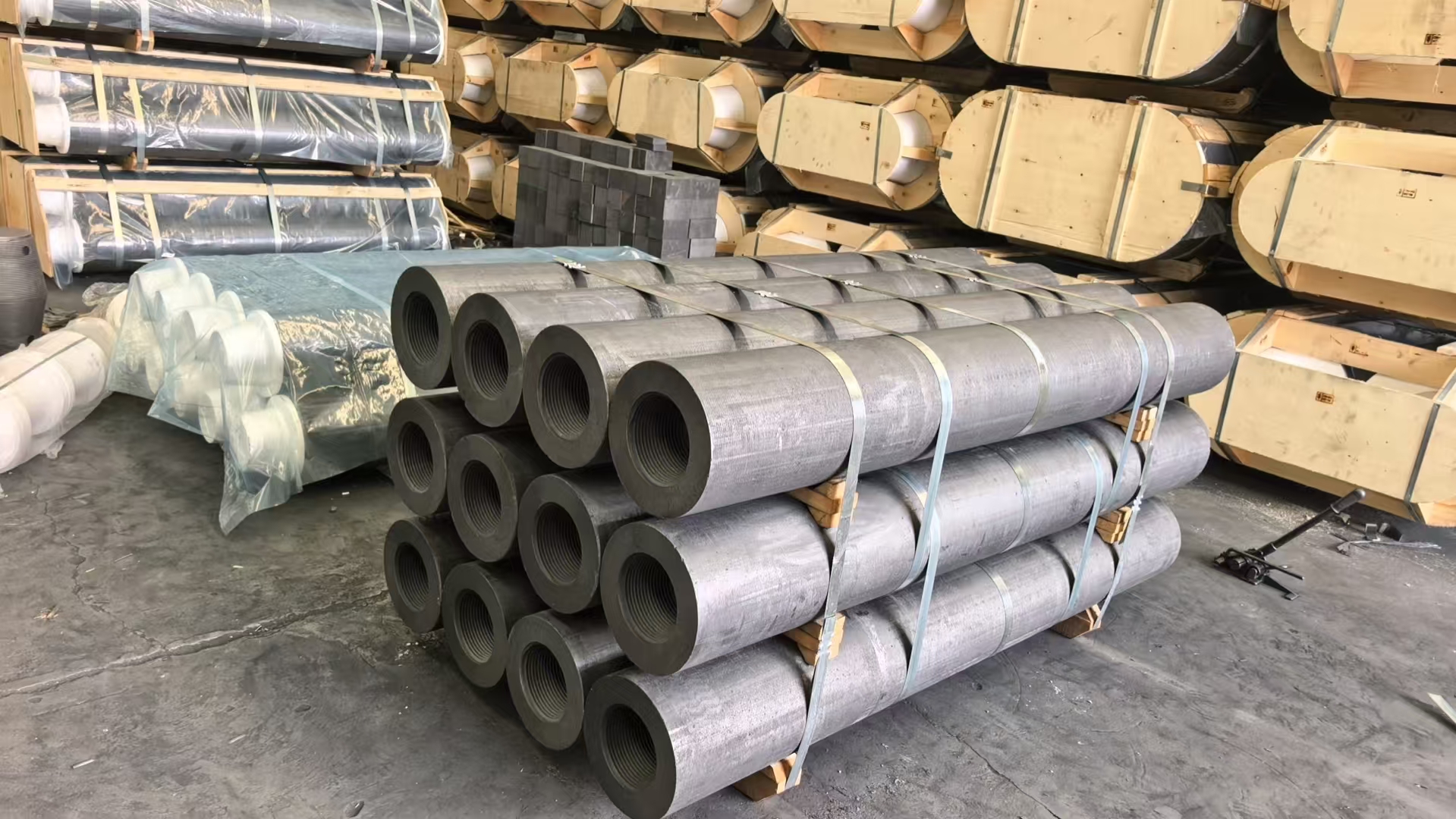

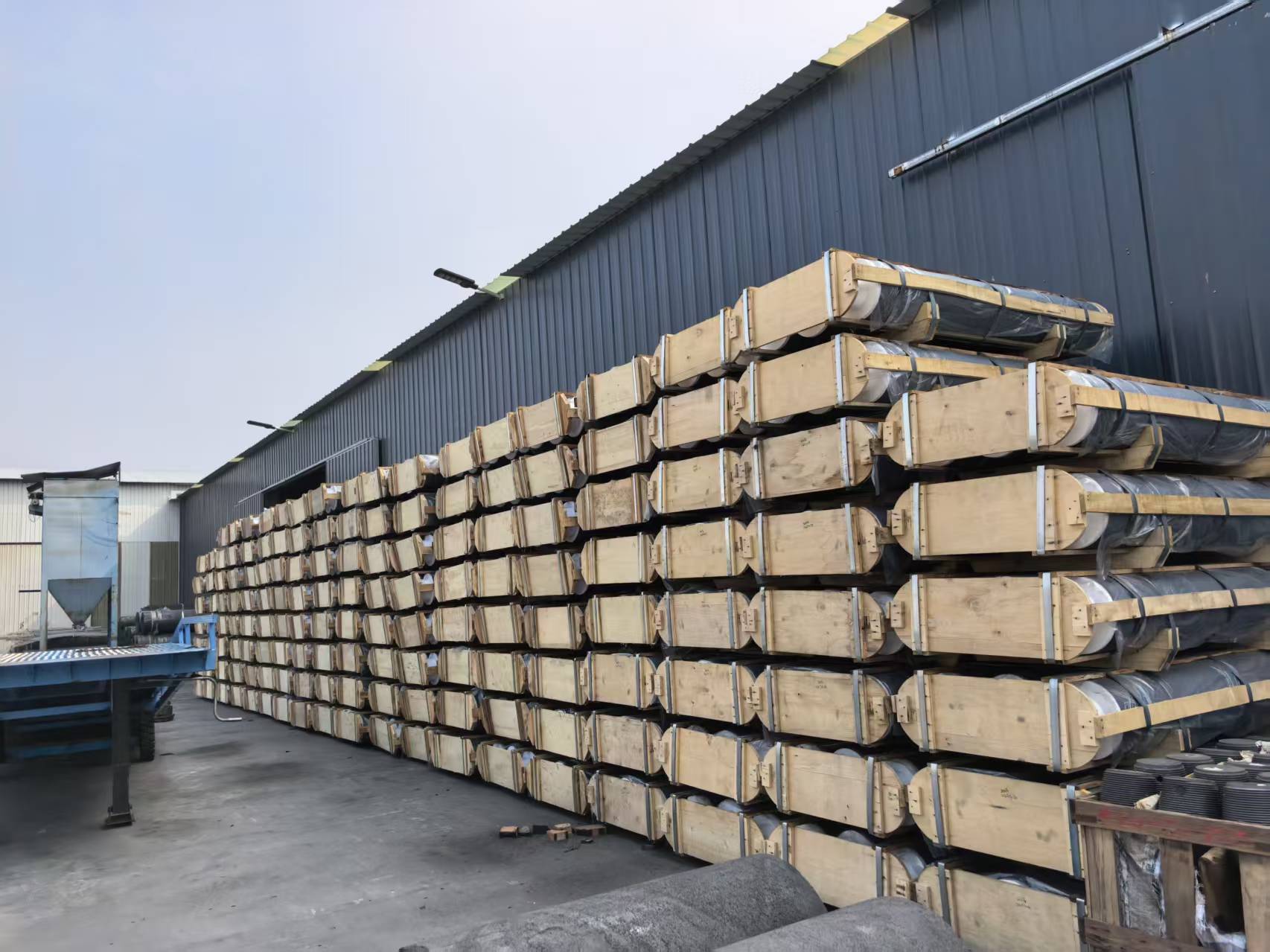

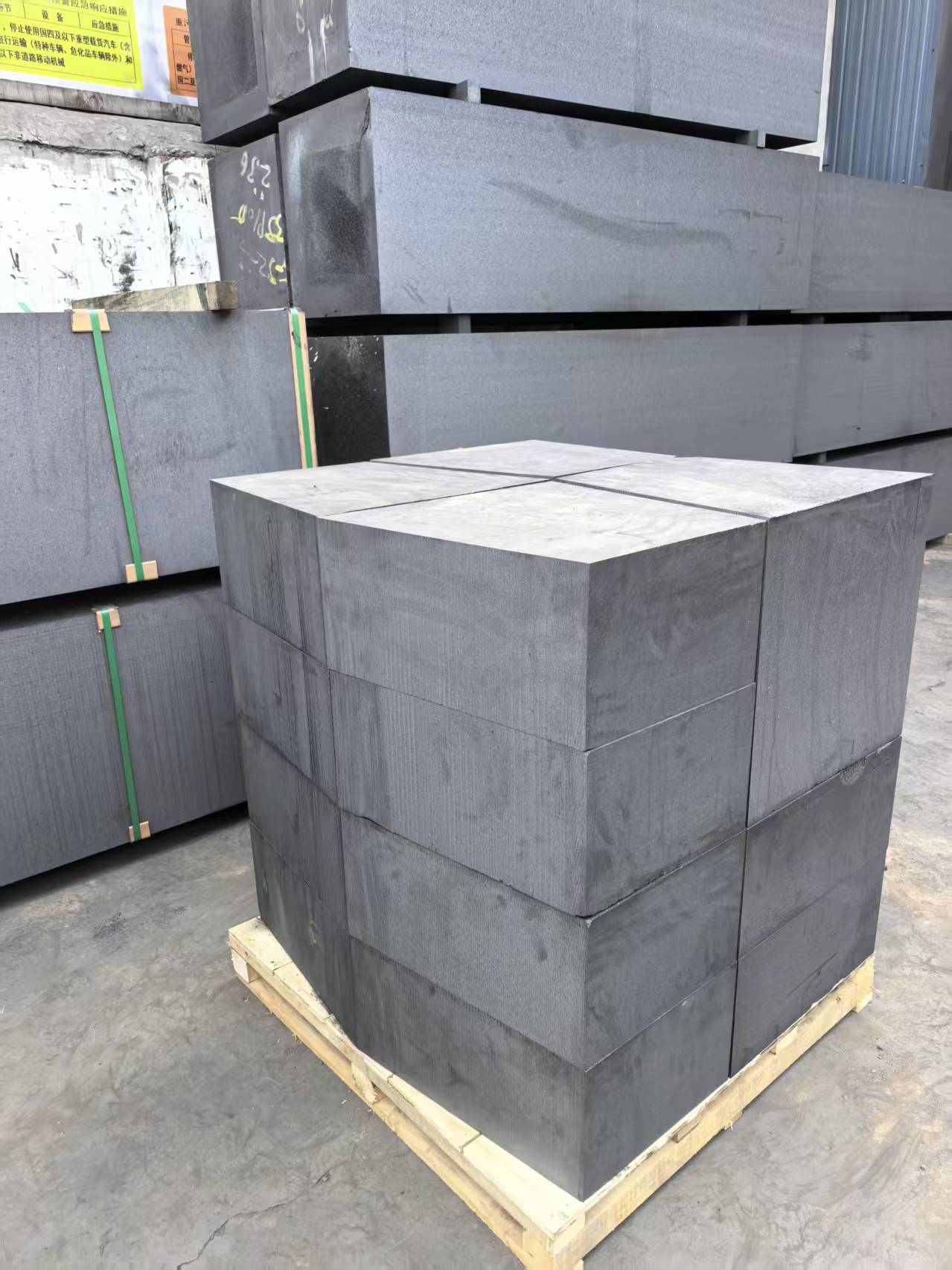

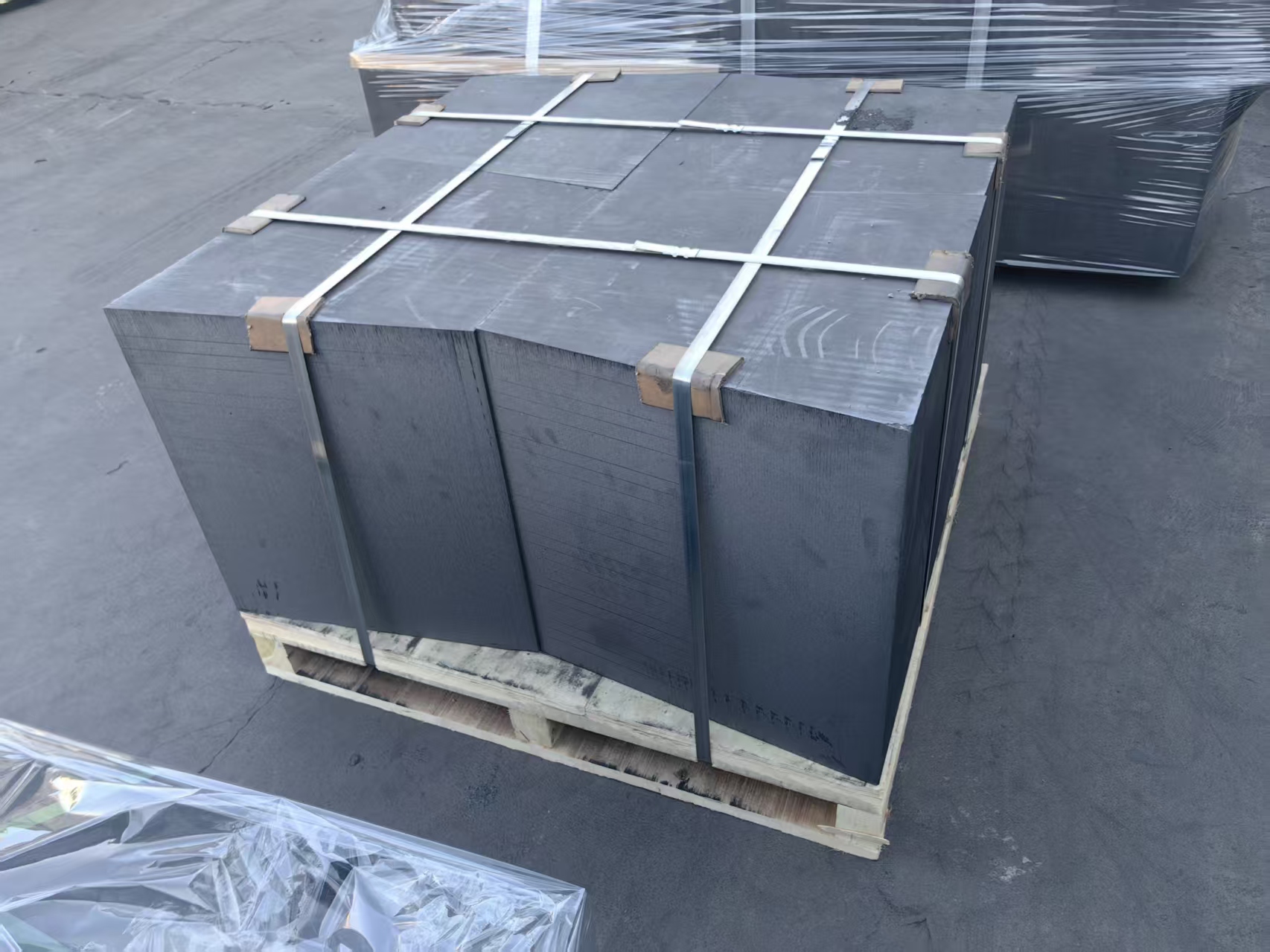

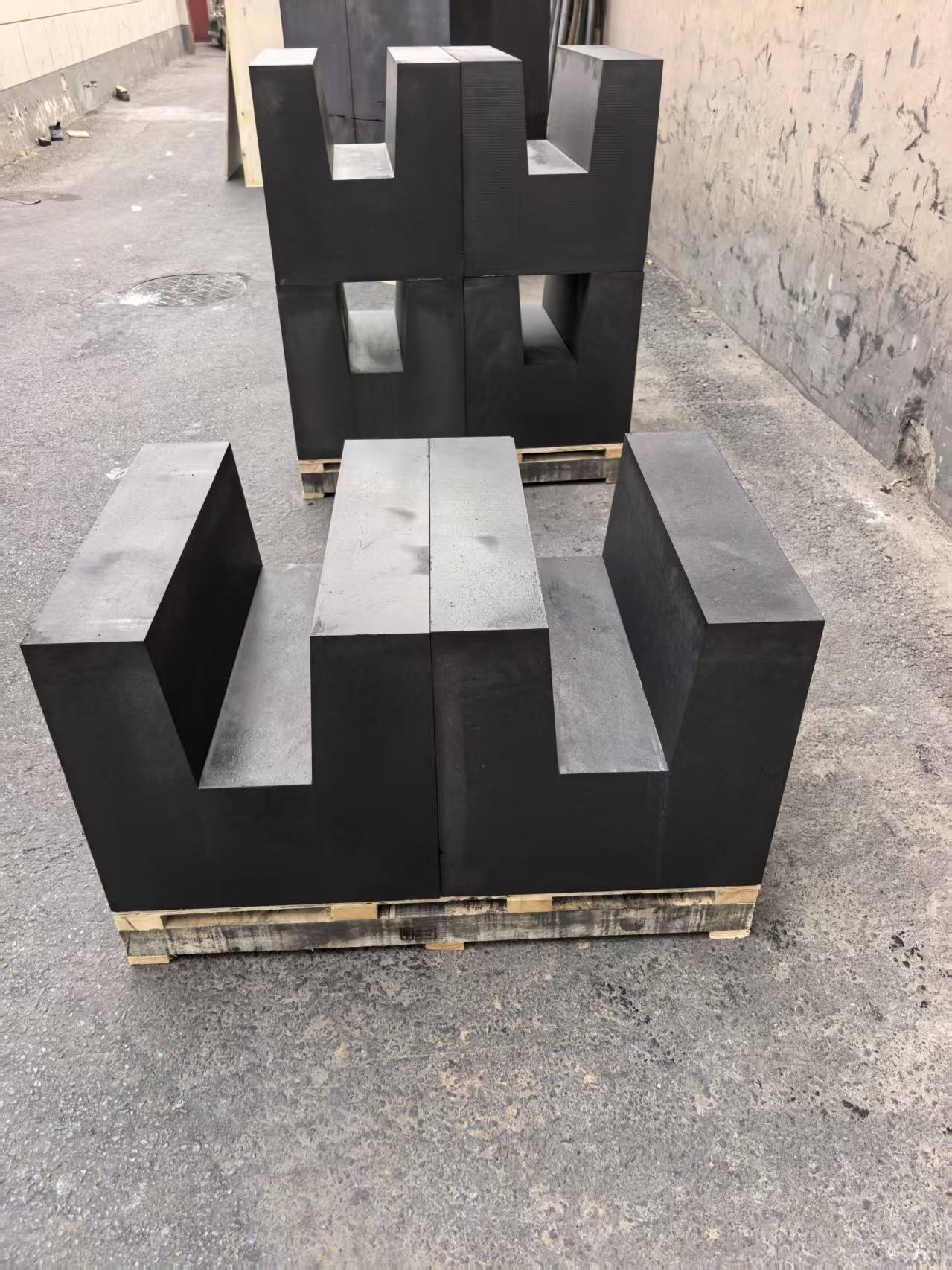

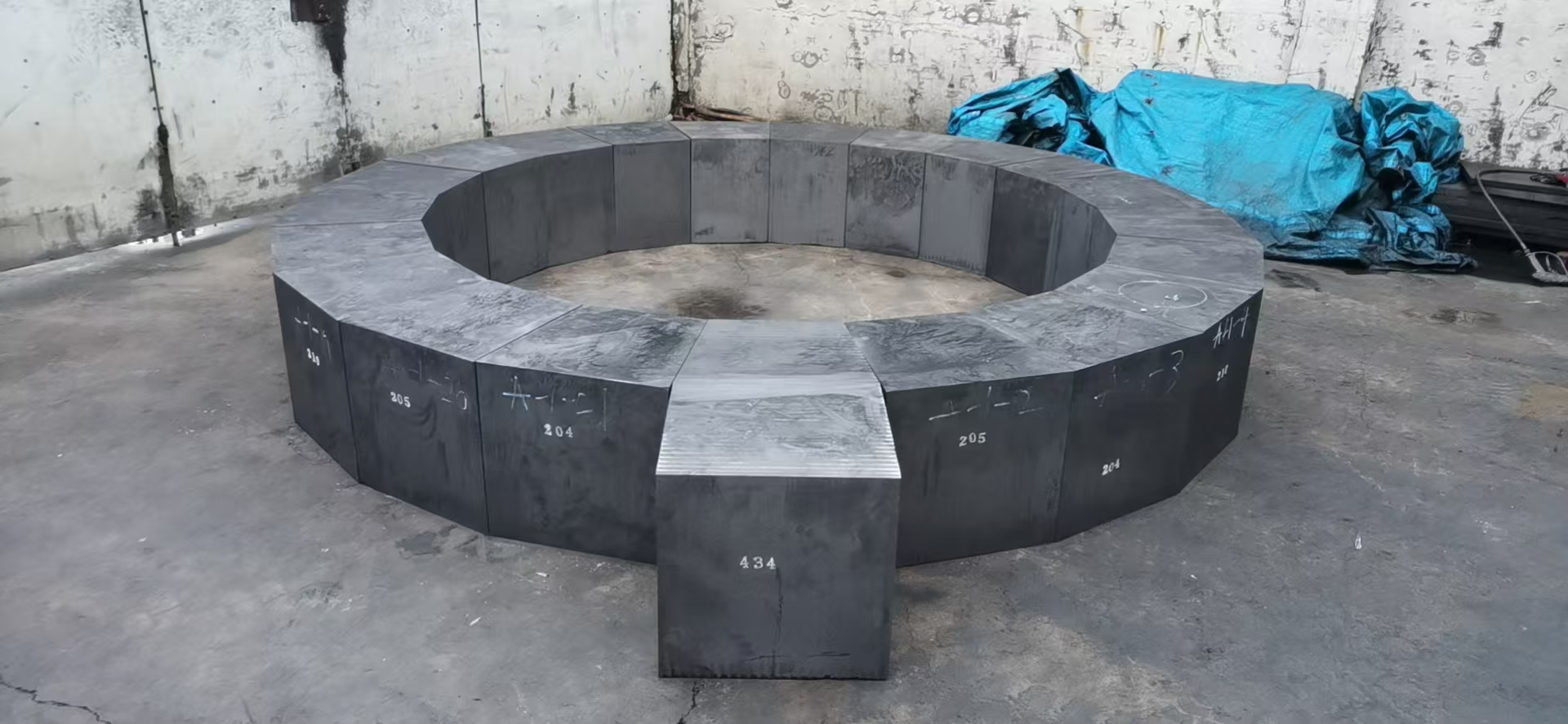

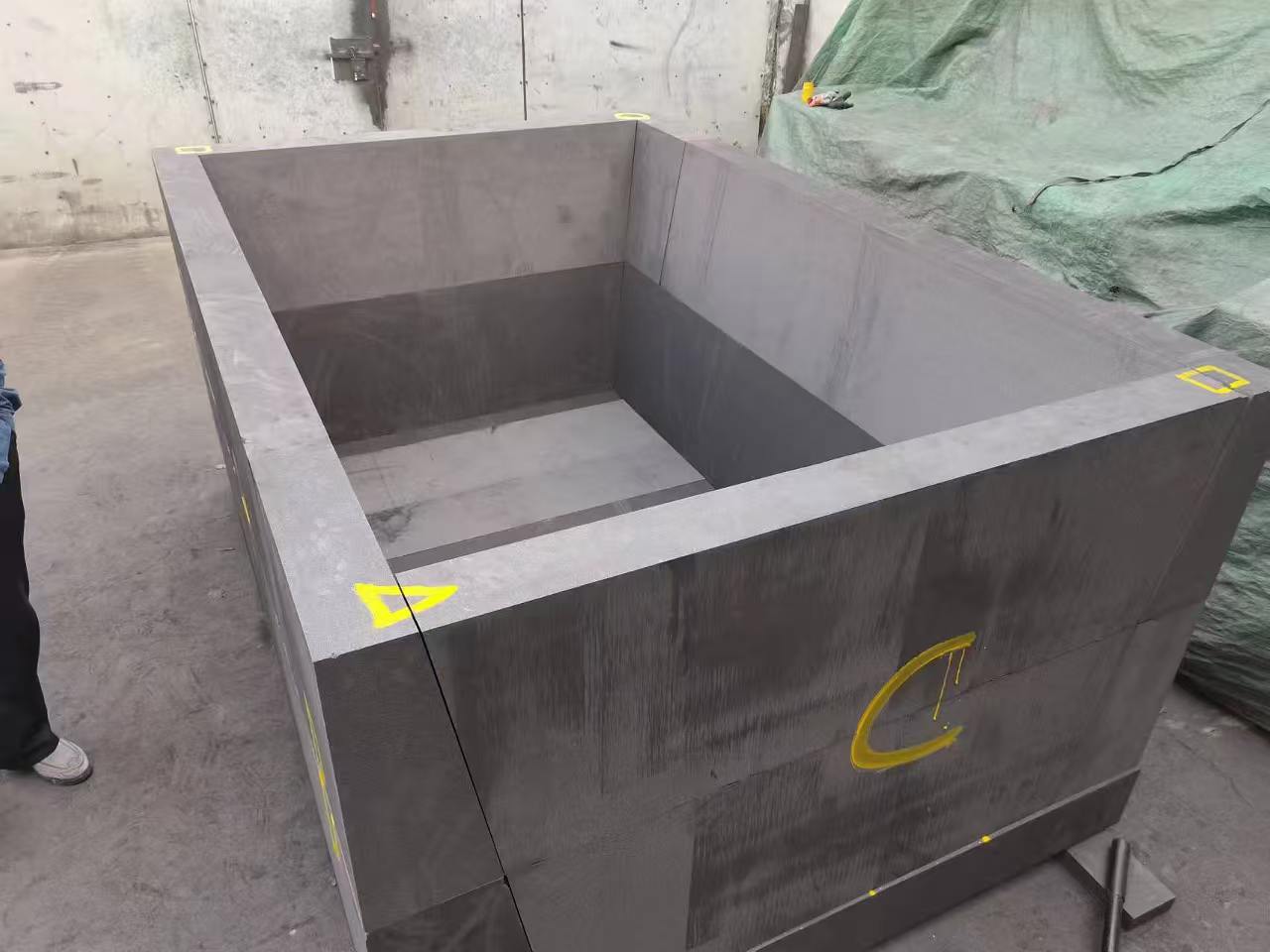

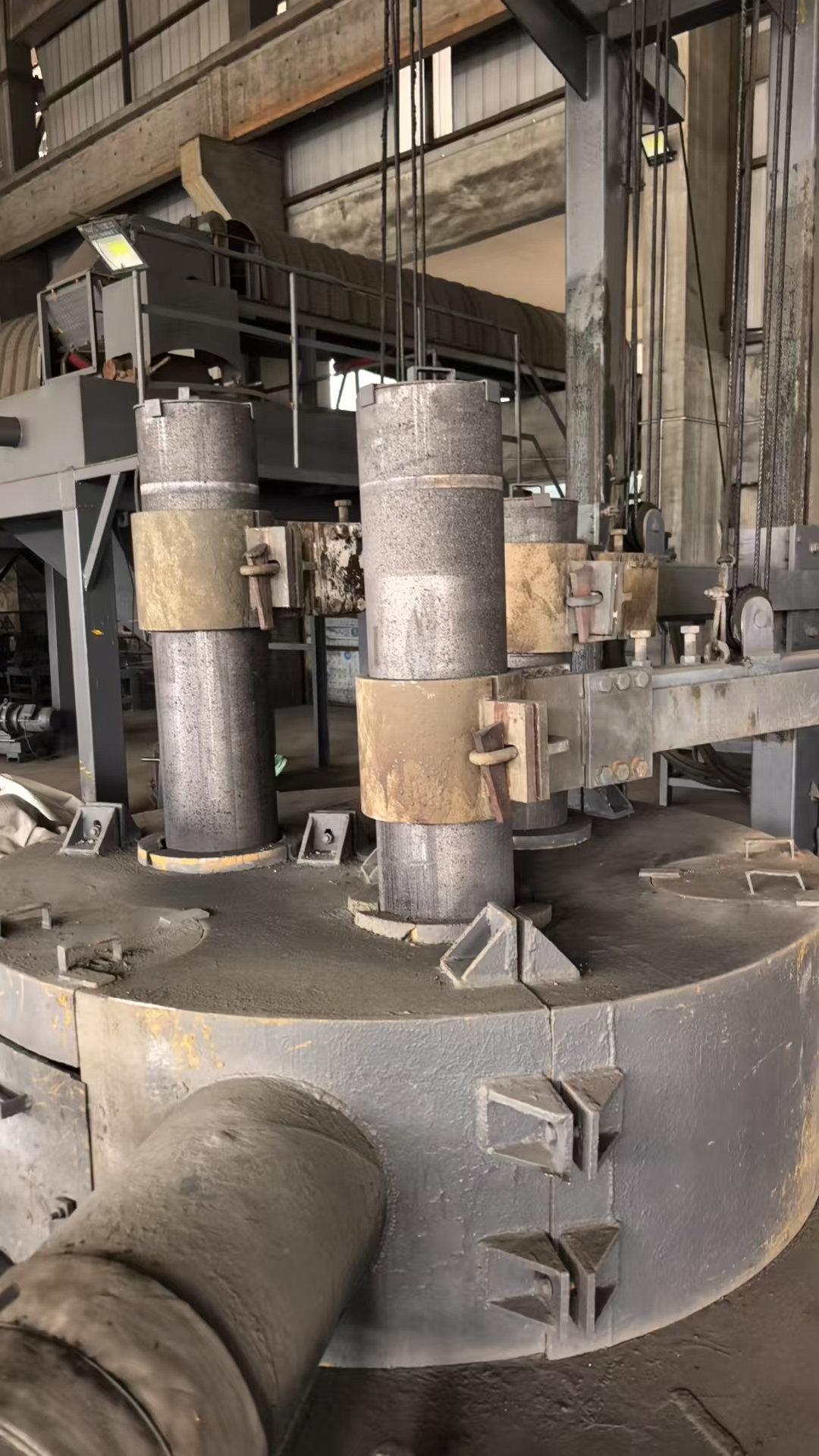

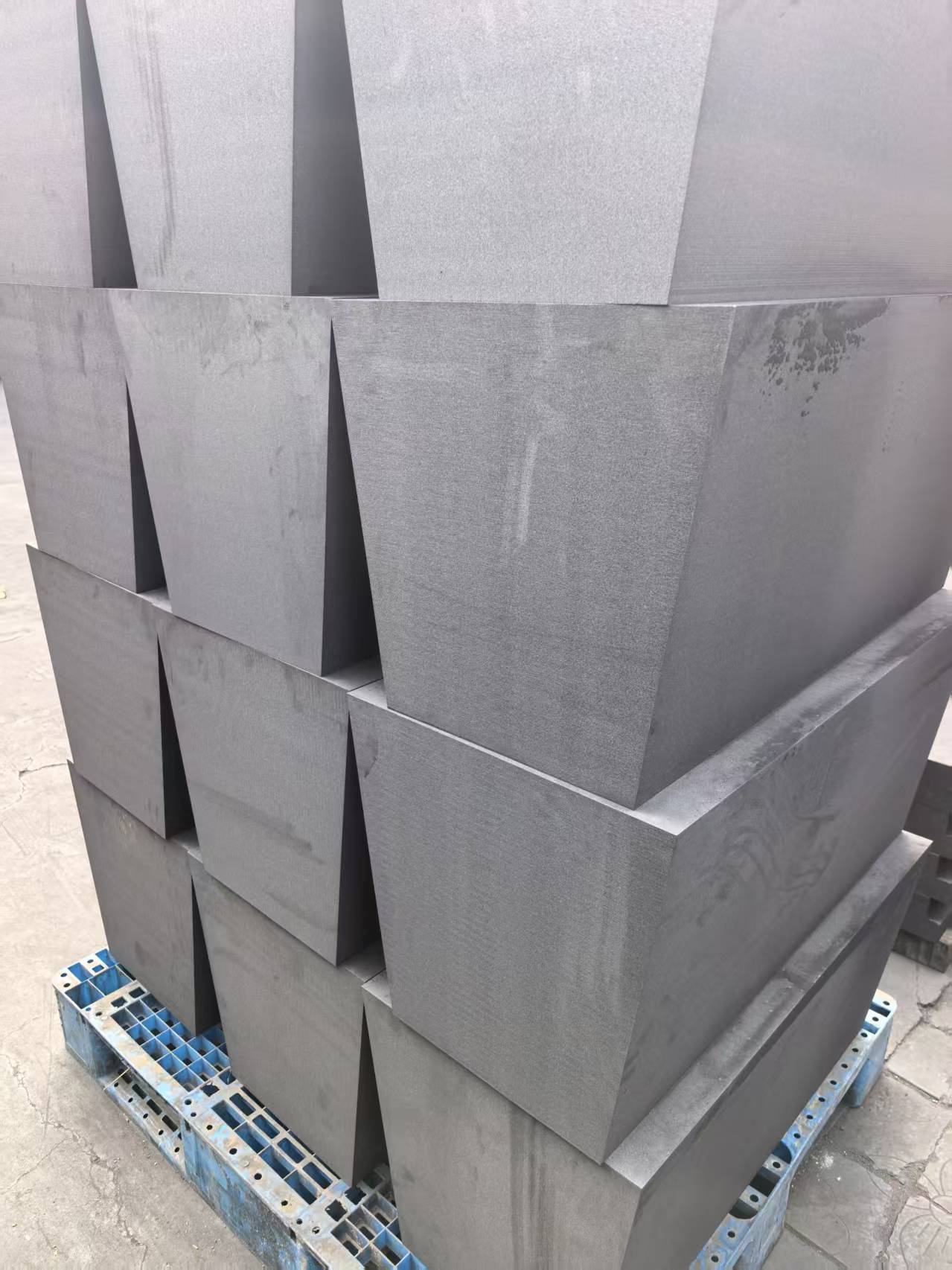

工厂实拍

生产现场与厂区环境

生产设备

Production Facilities

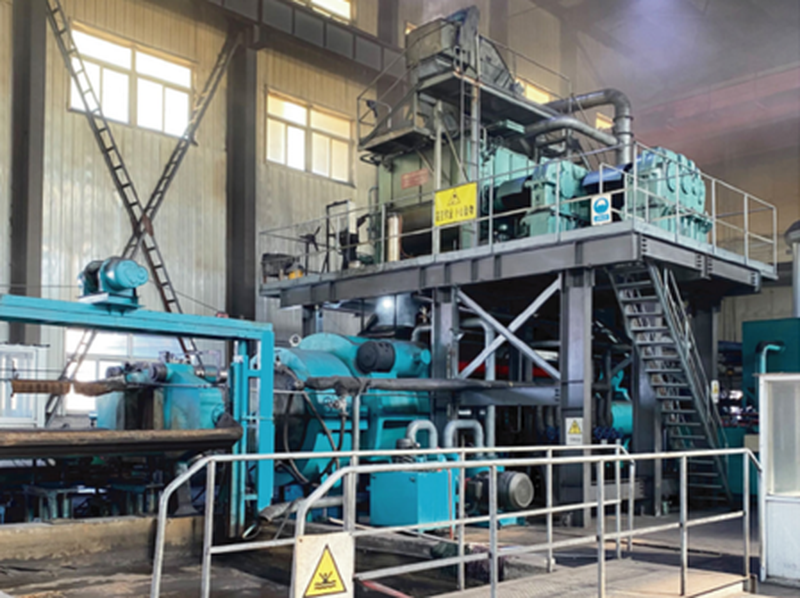

压型

Forming

3500吨液压挤压机，将混捏后的糊料压制成型为生坯电极

焙烧

Baking

32室环式焙烧炉，最高温度1200℃，实现生坯电极低温热处理

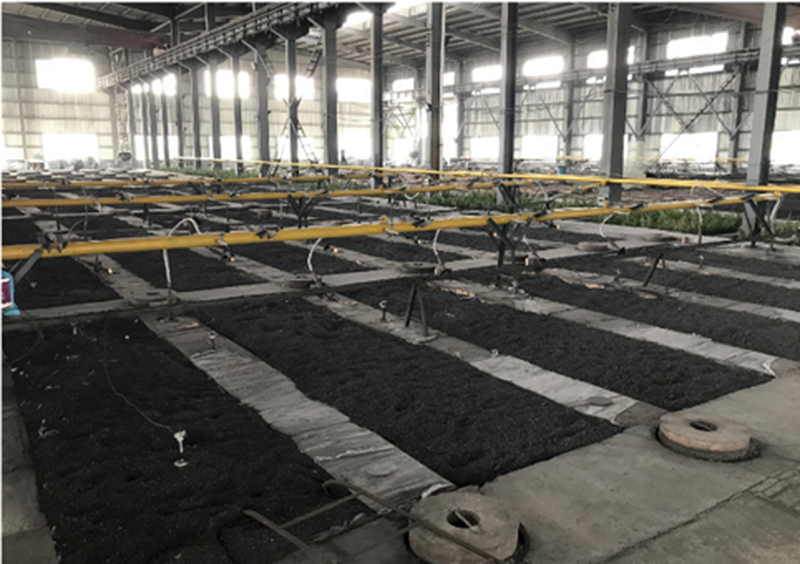

石墨化

Graphitization

艾奇逊石墨化电阻炉，升温至3000℃使碳转化为石墨

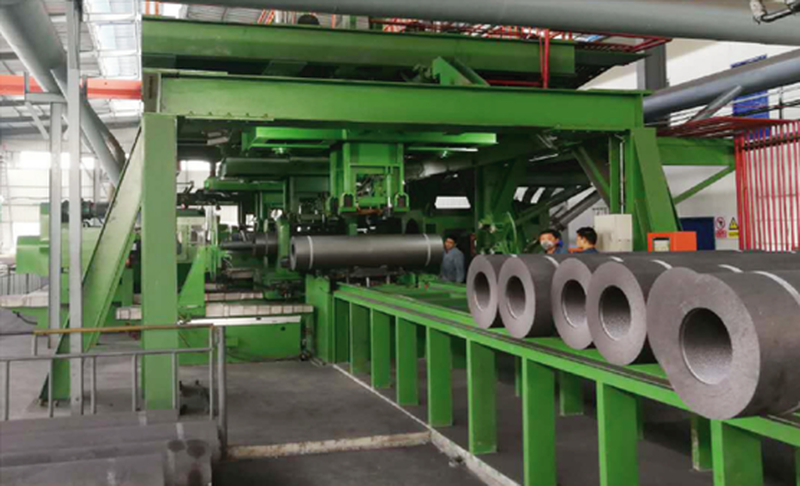

机加工

Machining

全自动数控加工线，精密加工电极本体及接头螺纹

成品

Finished Product

成品检验合格后包装入库，准备发运全球客户

工艺流程

From Raw Material to Finished Product

原料

Raw Material

生产原料使用优质的煅后针状焦

粉碎配料

Crushing & Screening

针状焦经破碎筛分后按配方比例配料

混捏

Kneading

原料与沥青混合加热混捏，制成塑性糊料

压型

Forming

糊料冷却后进入压机压制成型

焙烧

Baking

生坯电极焙烧到指定温度再进行浸渍

石墨化

Graphitization

制品在石墨化炉升温至3000℃转化为石墨

机加工

Machining

数控车床精密加工电极本体及接头螺纹

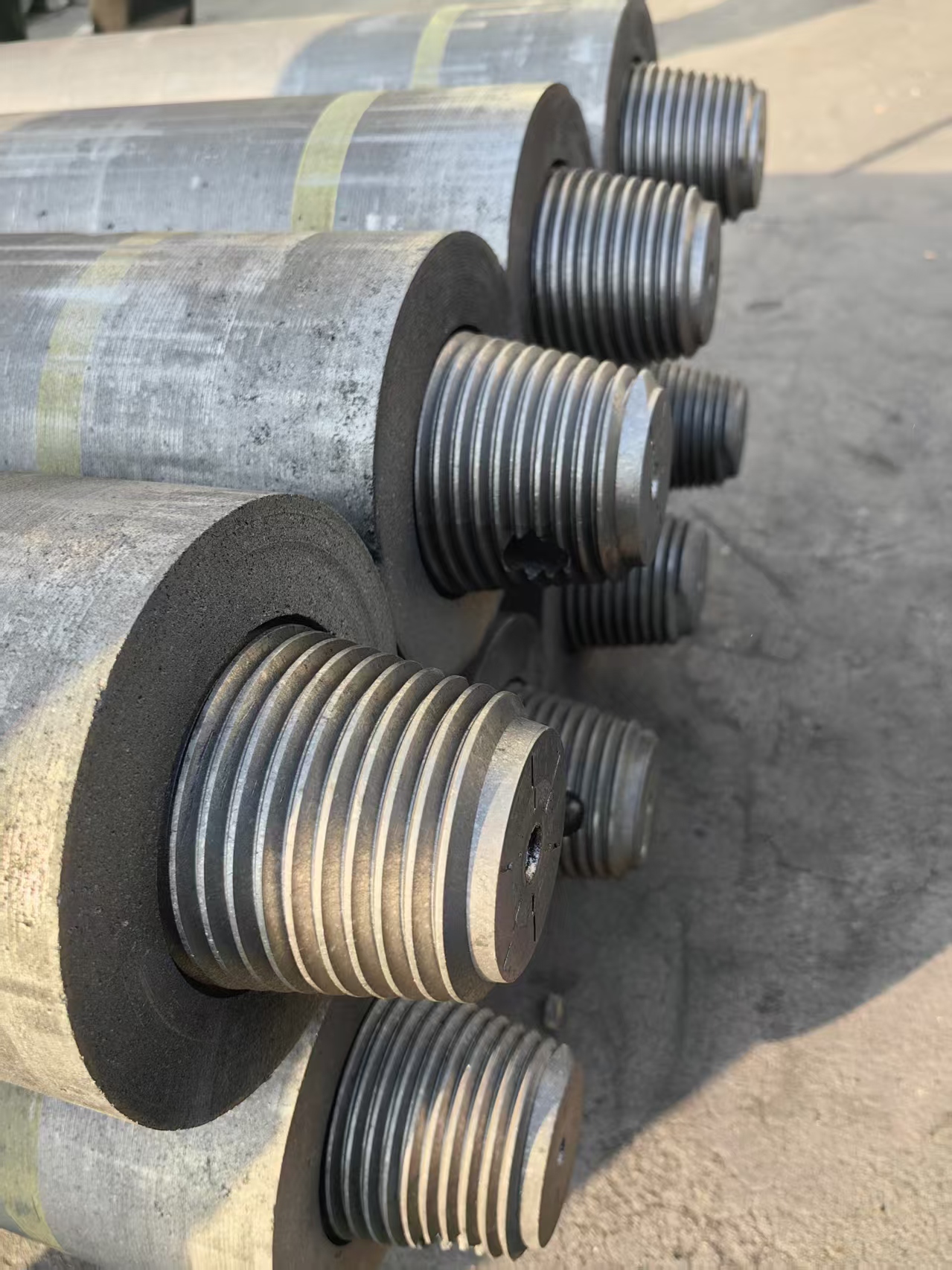

接头

Nipple

配套石墨接头加工，保证连接精度

成品

Finished Product

成品检验合格后包装发运

石墨电极标准尺寸

Standard Sizes

石墨电极标准尺寸

规格(inch)	公称直径(mm)	直径允许范围(mm)		公称长度(mm)	长度允许范围(mm)
规格(inch)	公称直径(mm)	最大	最小	公称长度(mm)	最大	最小
4"	100	110	103	1800	1900	1700
6"	150	156	152	2100	2200	2000
8"	200	206	202	2600	2700	2500
10"	250	256	252	1800	1900	1700
12"	300	307	302	1800	1900	1700
14"	350	357	352	1800	1900	1700
16"	400	409	403	1800	1900	1700
18"	450	460	454	2100	2200	2000
20"	500	511	505	1800	1900	1700
22"	550	562	556	2100	2200	2000
24"	600	613	607	2400	2500	2300
26"	650	663	657	2700	2900	2550
28"	700	714	708	2700	2900	2550

石墨电极接头尺寸 — 3TPI (螺距8.467mm)

电极直径		IEC	[A] 直径(mm)	[L] 长度(mm)	[S] 孔深(mm)	重量(kg)
250mm	10"	N155T3N	155.57	220	116	5.5
300mm	12"	N177T3N	177.16	270.9	141.5	8.2
350mm	14"	N215T3N	215.9	304.8	158.4	14.5
350mm	14"	N215T3L	215.9	355.6	183.8	17
400mm	16"	N215T3N	215.9	304.8	158.4	14.5
400mm	16"	N215T3L	215.9	355.6	183.8	17
400mm	16"	N241T3N	241.3	338.7	175.3	20.5
400mm	16"	N241T3L	241.3	355.6	183.8	21
450mm	18"	N241T3N	241.3	338.7	175.3	20.5
450mm	18"	N241T3L	241.3	355.6	183.8	21
450mm	18"	N273T3N	273.05	355.6	183.8	28
450mm	18"	N273T3L	273.05	457.2	234.6	34
500mm	20"	N298T3N	298.45	372.5	192.2	36

4TPI (螺距 6.350mm)

电极直径		IEC	[A] 直径(mm)	[L] 长度(mm)	[S] 孔深(mm)	重量(kg)
100mm	4"	N69T4N	69.85	101.6	56.8	0.2
150mm	6"	N92T4N	92.08	139.7	75.9	1.1
200mm	8"	N122T4N	122.24	177.8	94.9	2.6
250mm	10"	N152T4N	152.4	190.5	101.6	4.3

UHP/HP石墨电极技术指标

Technical Quota

UHP 石墨电极技术指标

指标		直径
指标		300~40012"~16"	450~50018"~20"	550~70022"~28"
电阻率 Resistivity (μΩ·m)	电极	4.5~6.0	4.2~6.0	4.0~5.8
电阻率 Resistivity (μΩ·m)	接头	3.0~4.5	3.0~4.0	3.0~4.0
抗折强度 Bending Strength (MPa)	电极	10.5~15.0	10.5~15.0	10.5~15.0
抗折强度 Bending Strength (MPa)	接头	20.0~24.0	20.0~25.0	20.0~28.0
弹性模量 Elastic Modulus (GPa)	电极	7~14	7~14	7~14
弹性模量 Elastic Modulus (GPa)	接头	15~18	15~18	15~18
体积密度 Bulk Density (g/cm³)	电极	1.65~1.76	1.65~1.75	1.68~1.75
体积密度 Bulk Density (g/cm³)	接头	1.76~1.84	1.78~1.84	1.80~1.86
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	电极	1.0~1.5	1.0~1.5	1.0~1.5
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	接头	0.9~1.3	0.9~1.2	0.9~1.1
灰分 Ash Content (%)	电极	0.2~0.3	0.2~0.3	0.2~0.3
灰分 Ash Content (%)	接头	—	—	—

HP 石墨电极技术指标

指标		直径
指标		200~3008"~12"	350~45014"~18"	50020"
电阻率 Resistivity (μΩ·m)	电极	5.0~6.5	5.0~6.5	5.0~7.0
电阻率 Resistivity (μΩ·m)	接头	3.5~5.5	3.5~5.5	3.8~5.8
抗折强度 Bending Strength (MPa)	电极	10.5~11.0	10.5~11.0	10.5~11.0
抗折强度 Bending Strength (MPa)	接头	17.0~20.0	17.0~22.0	17.0~24.0
弹性模量 Elastic Modulus (GPa)	电极	9~14	9~14	9~14
弹性模量 Elastic Modulus (GPa)	接头	13~16	13~16	13~16
体积密度 Bulk Density (g/cm³)	电极	1.64~1.74	1.65~1.75	1.66~1.75
体积密度 Bulk Density (g/cm³)	接头	1.75~1.85	1.75~1.85	1.75~1.85
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	电极	2.0~2.4	2.0~2.4	2.0~2.4
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	接头	1.8~2.2	1.8~2.2	1.8~2.2
灰分 Ash Content (%)	电极	0.3~0.5	0.3~0.5	0.3~0.5
灰分 Ash Content (%)	接头	—	—	—

UHP 允许电流负荷

公称直径		允许电流(A)	电流密度
300mm	12"	15000~22000	20~30 A/cm²
350mm	14"	20000~30000	20~30 A/cm²
400mm	16"	25000~40000	19~30 A/cm²
450mm	18"	32000~45000	19~27 A/cm²
500mm	20"	38000~55000	18~27 A/cm²
550mm	22"	45000~65000	18~27 A/cm²
600mm	24"	50000~75000	18~26 A/cm²
650mm	26"	60000~85000	18~25 A/cm²
700mm	28"	70000~120000	18~30 A/cm²

HP 允许电流负荷

公称直径		允许电流(A)	电流密度
200mm	8"	5500~9000	18~25 A/cm²
250mm	10"	8000~13000	18~25 A/cm²
300mm	12"	13000~17400	17~24 A/cm²
350mm	14"	17400~24000	17~24 A/cm²
400mm	16"	21000~31000	17~24 A/cm²
450mm	18"	25000~40000	16~25 A/cm²
500mm	20"	30000~48000	15~24 A/cm²

RP石墨电极技术指标与冶炼指导

RP Specifications

RP 石墨电极技术指标

指标		直径
指标		100~2004"~8"	250~35010"~14"	400~50016"~20"
电阻率 Resistivity (μΩ·m)	电极	6.5~8.5	6.5~8.5	6.5~9.0
电阻率 Resistivity (μΩ·m)	接头	5.0~6.5	5.0~6.5	5.0~7.0
抗折强度 Bending Strength (MPa)	电极	10~11	10~11	10~11
抗折强度 Bending Strength (MPa)	接头	15~16	15~16	15~16
弹性模量 Elastic Modulus (GPa)	电极	7~12	7~12	7~12
弹性模量 Elastic Modulus (GPa)	接头	12~14	12~14	12~14
体积密度 Bulk Density (g/cm³)	电极	1.53~1.63	1.53~1.63	1.53~1.63
体积密度 Bulk Density (g/cm³)	接头	1.70~1.78	1.70~1.78	1.70~1.78
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	电极	2.0~2.4	2.0~2.4	2.0~2.4
热膨胀系数 CET R.T.~600℃ (10⁻⁶/℃)	接头	1.8~2.2	1.8~2.2	1.8~2.2
灰分 Ash Content (%)	电极	0.3~0.5	0.3~0.5	0.3~0.5
灰分 Ash Content (%)	接头	—	—	—

RP 允许电流负荷

公称直径		允许电流(A)	电流密度
100mm	4"	1500~2400	19~30 A/cm²
150mm	6"	3000~5000	17~28 A/cm²
200mm	8"	5000~8000	16~25 A/cm²
250mm	10"	7000~10000	14~20 A/cm²
300mm	12"	10000~13000	14~18 A/cm²
350mm	14"	13000~18000	13~18 A/cm²
400mm	16"	15000~22000	12~17 A/cm²
450mm	18"	18000~27000	11~17 A/cm²
500mm	20"	20000~32000	10~16 A/cm²

冶炼参数参考

电极直径(mm)	电流(A)	电压(V)	供电方式	备注
100~200	1500~8000	80~160	single or 3-phase
250~350	7000~18000	120~220	3-phase AC
400~500	15000~32000	180~280	3-phase AC	recommend HP/UHP

预防保护与折损原因

Prevention Guide

电极折断

常见原因

炉料塌落撞击电极
电极连接扭矩不足
电极内部裂纹

预防措施

合理布料避免大块料堆积
按规定扭矩拧紧连接
选用优质电极，检查表面质量

电极氧化消耗

常见原因

炉内温度过高
氧气侵入
通电时间过长

预防措施

控制合理供电制度
密封炉盖减少空气进入
优化冶炼周期

接头脱扣或折断

常见原因

螺纹加工精度不足
连接时未清理螺纹
电极振动过大

预防措施

选用高精度接头
连接前清洁螺纹并涂防护剂
减少炉体机械振动

电极表面剥落

常见原因

急冷急热导致热应力过大
电极涂层质量不良

预防措施

避免突然断电导致温度急剧变化
采用优质抗氧化涂层

电极消耗与相序影响

Consumption Factors

装料量及加料方式

合理控制装料量，优化加料方式，避免大块料直接冲击电极

加料时间和断电时间

缩短加料和断电时间，减少电极在非工作状态下的暴露

冶炼周期

优化冶炼周期，减少不必要的电极消耗时间

废气排放和除尘系统

合理调节废气排放，减少对电极的氧化影响

电极调节

合理调节电极升降速度，避免过快调节导致的机械损伤

高电流、大渣量

控制电流和渣量在合理范围，避免过度消耗

吹氧操作

规范吹氧操作，避免氧气直接吹到电极表面

电极操作和联接

规范电极连接操作，确保连接紧密、接触良好

电极本体质量及加工精度

选用优质电极，确保加工精度满足要求

电极接头的强度

选用高强度接头，避免接头折断导致的电极损失

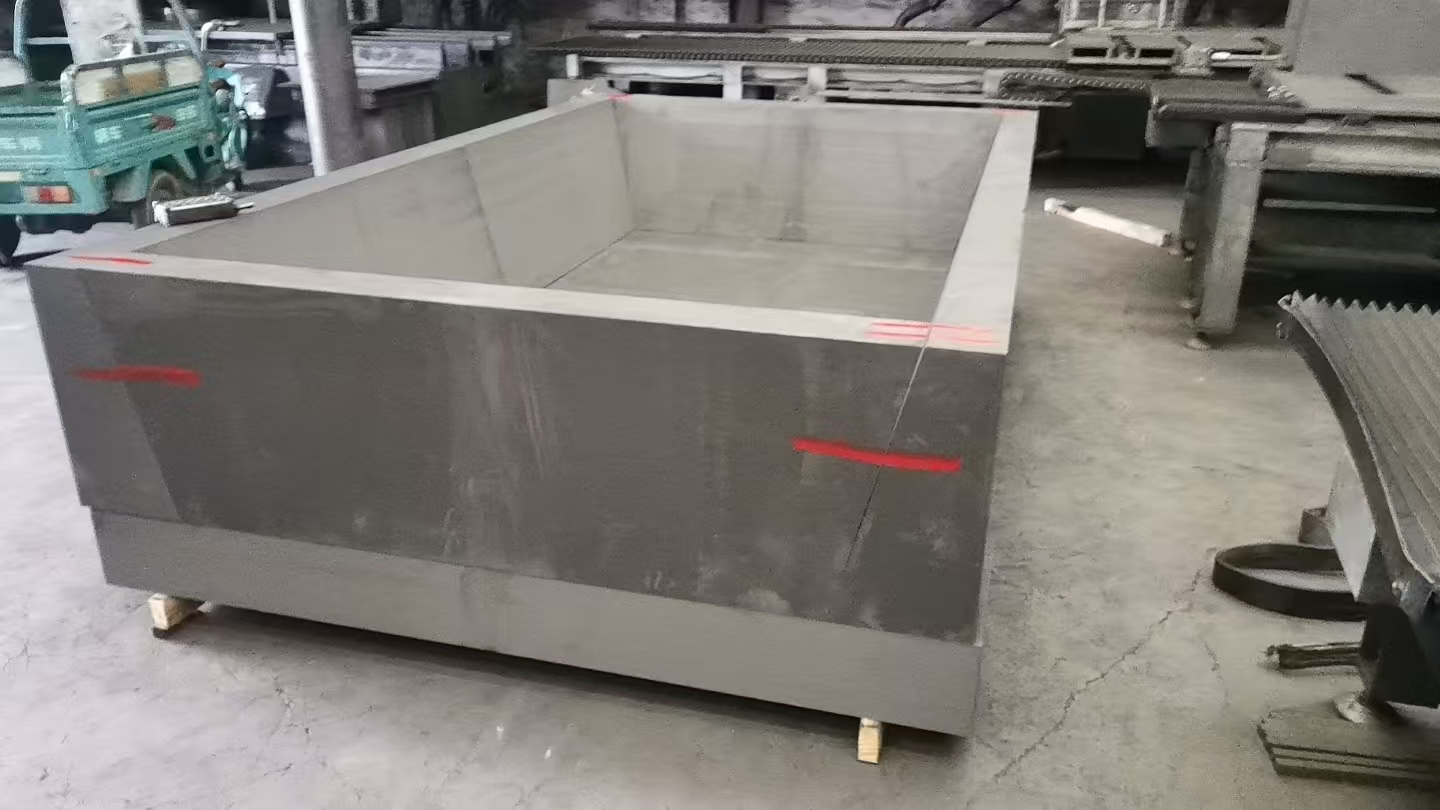

特种石墨制品

Product Range

UHP

超高功率石墨电极 (UHP)

直径:300-700mm

长度:1500-2700mm

电阻率:≤5.5μΩ·m

抗折强度:≥10MPa

弹性模量:≤14GPa

灰分:≤0.3%

高功率石墨电极 (HP)

直径:200-600mm

长度:1200-2400mm

电阻率:≤6.5μΩ·m

抗折强度:≥10MPa

弹性模量:≤14GPa

灰分:≤0.5%

普通功率石墨电极 (RP)

直径:100-500mm

长度:1200-2400mm

电阻率:≤8.5μΩ·m

抗折强度:≥10MPa

弹性模量:≤12GPa

灰分:≤0.5%

接头

石墨电极接头

材质:高纯石墨

抗折强度:≥18MPa

电阻率:≤5.0μΩ·m

体积密度:≥1.75g/cm³

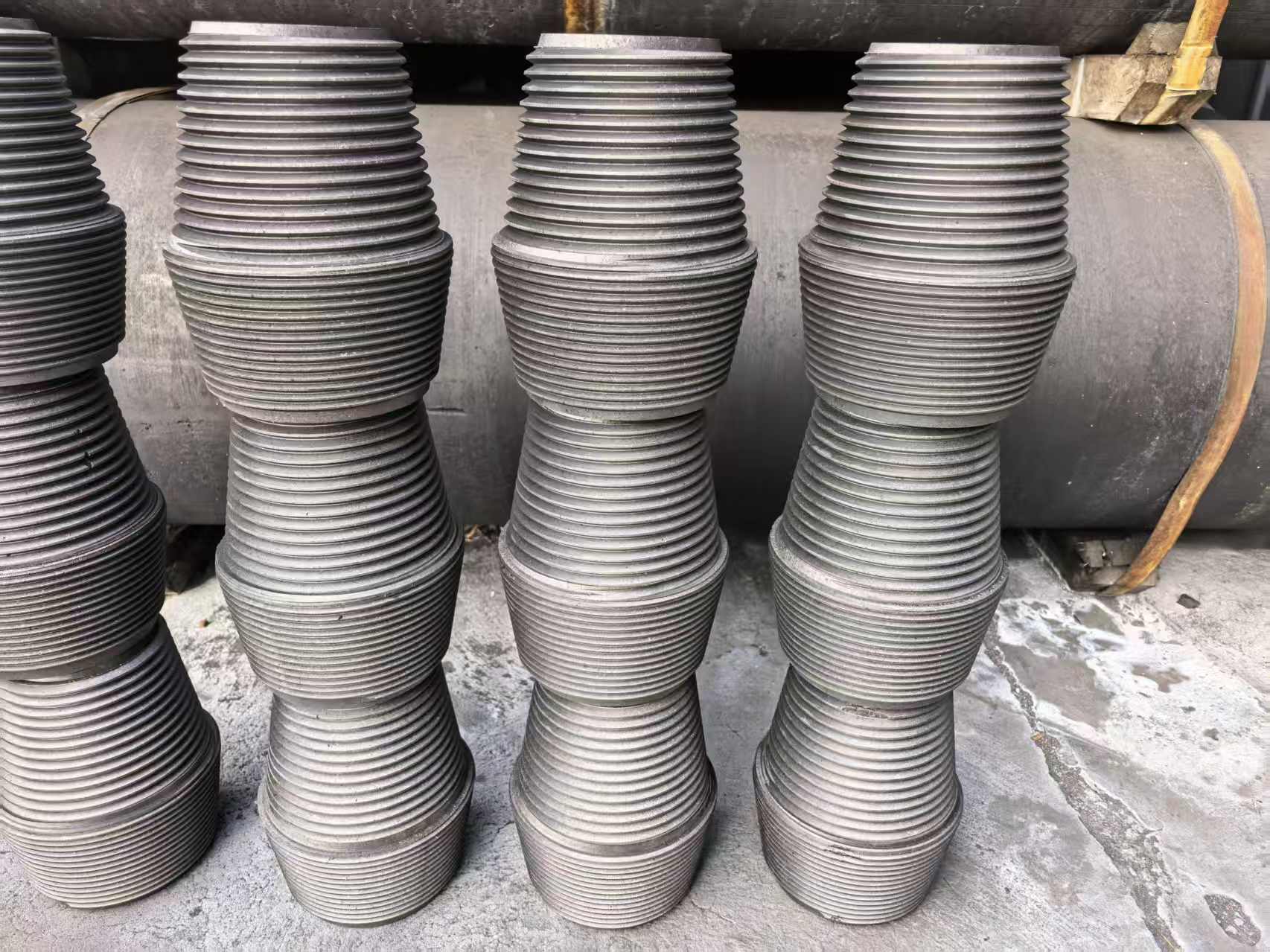

产品实物参考

车间成品与接头实拍，便于直观了解产品形态

增碳剂产品

Carburizer

石墨电极碎增碳剂

GES

以石墨粉为主要原料，经破碎、筛分制成，粒度可根据客户需求定制，广泛应用于钢铁冶炼、铸造等行业。

固定碳 C:≥98.5%

硫 S:≤0.05%

灰分 Ash:≤0.5%

挥发分 V.M.:≤0.5%

氮 N:≤300ppm

粒度：0-1mm, 1-5mm, 3-8mm, 5-10mm（可按需定制）

煅烧石油焦

CPC

由生焦经煅烧制成，主要用于预焙电解铝的阳极/阴极、冶金工业增碳剂，还可用于石墨电极、碳糊制品等领域。

固定碳 C:≥98.0%

硫 S:≤0.5%

灰分 Ash:≤0.5%

挥发分 V.M.:≤0.5%

粒度：0-3mm, 1-5mm, 2-8mm（可按需定制）

石墨化石油焦

GPC

石油焦经高温石墨化处理，碳含量高、杂质含量低，是高端增碳剂。

固定碳 C:≥99.0%

硫 S:≤0.03%

灰分 Ash:≤0.3%

氮 N:≤100ppm

粒度：0-3mm, 1-5mm, 3-8mm（可按需定制）

质量控制和认证

Quality System

ISO 9001 质量管理体系

公司通过ISO 9001质量管理体系认证，建立了完善的质量管理流程，从原材料采购到产品出厂全程受控。

原料检验

对所有进厂原料进行严格检验，包括石油焦、沥青焦、煤沥青等，确保原料质量达标。

过程控制

生产过程中实施严格的工艺参数控制，每道工序都有明确的作业标准和检验要求。

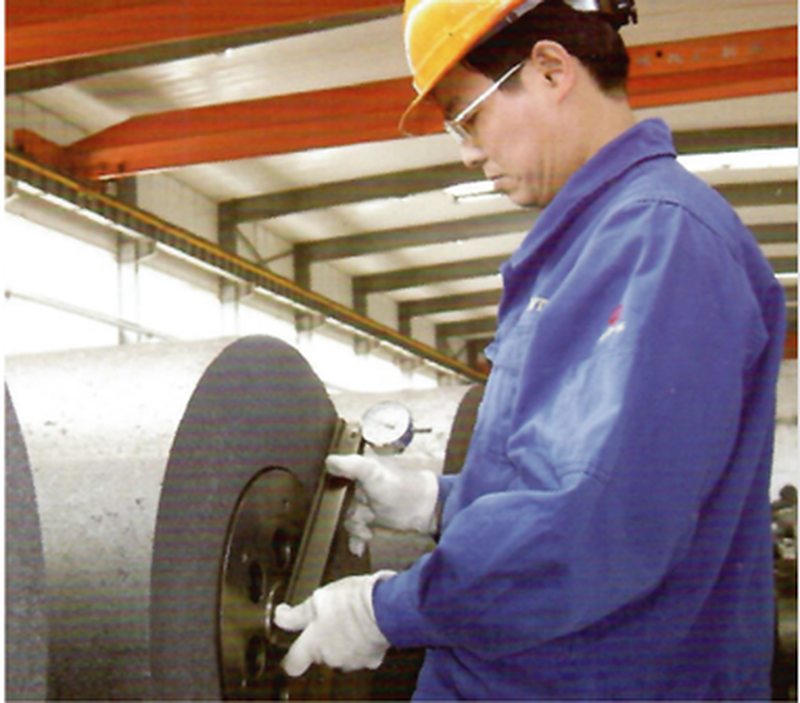

成品检验

成品出厂前进行全面检验，包括外观、尺寸、电阻率、抗折强度、弹性模量等指标。

检测设备

配备先进的物理和化学检测设备，能够对产品各项性能指标进行精确测定。

持续改进

通过定期内审和管理评审，不断优化质量管理体系，提升产品质量和服务水平。

13932017922

615980527@qq.com

河北省邯郸市临漳县

UHP·HP·RP 石墨电极与碳素制品，稳定供应

规格齐全

质量可控

服务冶炼

快速响应

成型压制

焙烧石墨化

精密机加工

公司简介

企业概述

生产能力

质量保障

市场布局

成品实拍

工厂实拍

生产设备

压型

焙烧

石墨化

机加工

成品

工艺流程

原料

粉碎配料

混捏

压型

焙烧

石墨化

机加工

接头

成品

石墨电极标准尺寸

石墨电极标准尺寸

石墨电极接头尺寸 — 3TPI (螺距8.467mm)

4TPI (螺距 6.350mm)

UHP/HP石墨电极技术指标

UHP 石墨电极技术指标

HP 石墨电极技术指标

UHP 允许电流负荷

HP 允许电流负荷

RP石墨电极技术指标与冶炼指导

RP 石墨电极技术指标

RP 允许电流负荷

冶炼参数参考

预防保护与折损原因

电极折断

电极氧化消耗

接头脱扣或折断

电极表面剥落

电极消耗与相序影响

装料量及加料方式

加料时间和断电时间

冶炼周期

废气排放和除尘系统

电极调节

高电流、大渣量

吹氧操作

电极操作和联接

电极本体质量及加工精度

电极接头的强度

特种石墨制品

超高功率石墨电极 (UHP)

高功率石墨电极 (HP)

普通功率石墨电极 (RP)

石墨电极接头

产品实物参考

增碳剂产品

石墨电极碎增碳剂

煅烧石油焦

石墨化石油焦

质量控制和认证

ISO 9001 质量管理体系

原料检验

过程控制

成品检验

检测设备

持续改进

联系我们
